معدات الاختبار الشامل لأداء الفرن الكهربائي IEC60335 خوارزمية Pid معايرة الحرارة المزدوجة

معدات الاختبار الشامل لأداء الفرن الكهربائي IEC60335 خوارزمية Pid معايرة الحرارة المزدوجة

مقدمة المنتج

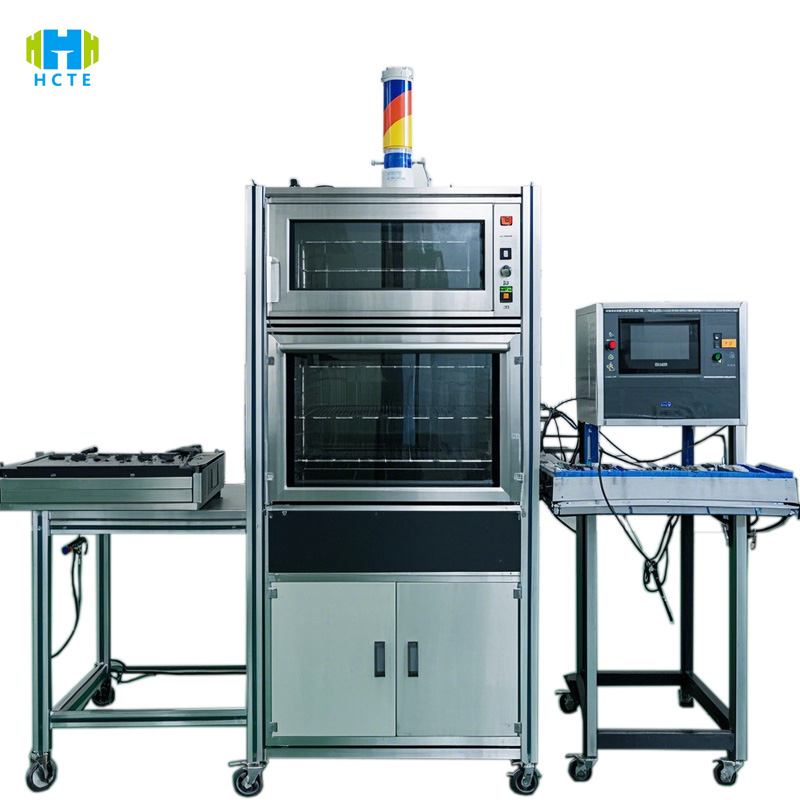

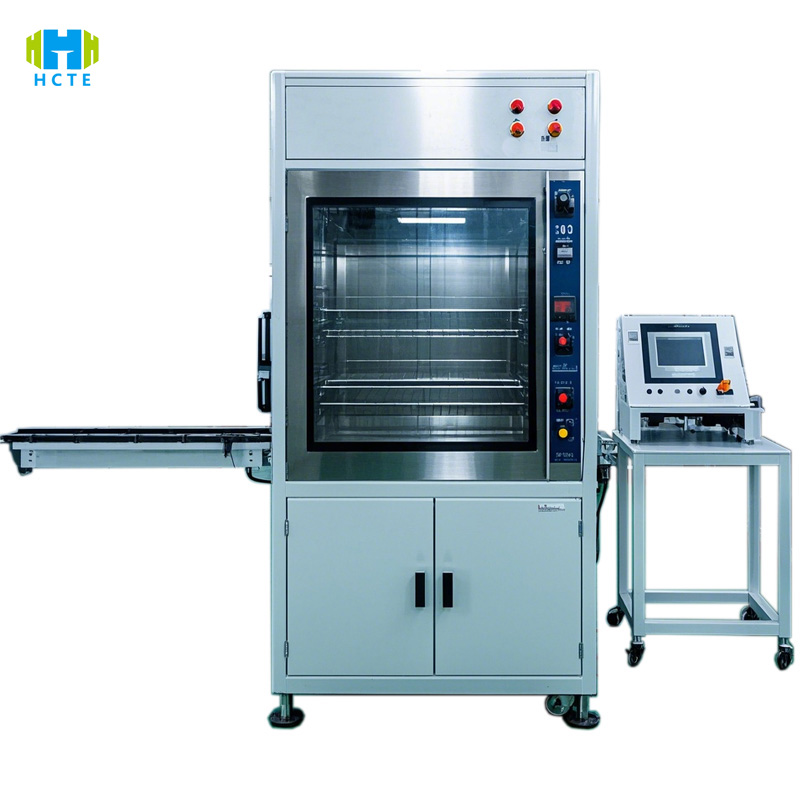

يستخدم HJ-HAPT-001 نظام التحكم في درجة الحرارة عالي الدقة ووحدات الكشف متعددة الأبعاد لتحقيق تقييم شامل لأداء الأفران الكهربائية:

1. اختبار أداء السيناريو الكامل: يدعم توحيد درجة الحرارة (خطأ ≤±1.5 درجة مئوية)، والكفاءة الحرارية (دقة 0.1٪)، وارتفاع درجة الحرارة بدون حمل/حمل (معدل قابل للتعديل من 0 إلى 20 درجة مئوية/دقيقة) للأفران المدمجة المنزلية والأفران الرأسية والأفران التجارية (الحجم 5-100 لتر)، وتغطي المؤشرات الأساسية المطلوبة بمعايير GB/IEC.
2. نظام القياس والتحكم الذكي: شاشة تعمل باللمس ملونة مقاس 7 بوصات (التبديل بين اللغتين الصينية والإنجليزية) إعداد بنقرة واحدة لخطط الاختبار (مثل العزل المستمر 300 درجة مئوية، والصدمات الساخنة والباردة الدورية)، وضبط محرك سيرفو نظام التحكم PLC لقوة التسخين (0-20 كيلو وات)، ومستشعر درجة الحرارة (دقة ± 0.3 درجة مئوية) ردود الفعل في الوقت الفعلي لبيانات نقطة التجويف لتجنب أخطاء التشغيل اليدوي.
3. التحقق المزدوج من السلامة وكفاءة الطاقة: حماية مدمجة ضد التسرب (وقت الاستجابة < وحدة الكشف عن إحكام ختم الباب (إيقاف التشغيل التلقائي عند 350 درجة مئوية) ووحدة الكشف عن الصمامات ذات درجة الحرارة الزائدة (إيقاف التشغيل التلقائي عند 350 درجة مئوية)، مع تسجيل استهلاك الطاقة في وضع الاستعداد على مدار 24 ساعة (دقة 0.01 كيلو وات في الساعة)، ودعم جمع البيانات للحصول على شهادة مستوى كفاءة الطاقة (مثل توجيه ERP للاتحاد الأوروبي).
4. تتبع البيانات: تعمل الذاكرة المدمجة بسعة 32 جيجابايت على توليد منحنى درجة الحرارة والوقت، وطيف تقلب الطاقة، وسجل التنبيه غير الطبيعي، وتدعم تصدير USB/Ethernet وتحليل برامج الكمبيوتر المضيف (إنشاء تقرير اختبار PDF)، وتلبية متطلبات تتبع الجودة ISO 9001.

مميزات المنتج

تكنولوجيا التحكم في درجة الحرارة عالية الدقة

• اعتماد خوارزمية PID + معايرة ترموكبل مزدوجة (قياس درجة الحرارة في 3 نقاط في المقدمة / المنتصف / الجزء الخلفي من التجويف)، استقرار درجة الحرارة ≤±0.5 درجة مئوية (بدون حمل)، التوحيد ≤±2٪ (حالة الحمل)، بما يتماشى مع متطلبات اختبار ارتفاع درجة الحرارة IEC 60335-2-9 البند 11.
• يمكن تعديل معدل التسخين من 0 إلى 20 درجة مئوية/دقيقة، مما يدعم ارتفاع درجة الحرارة السريع (محاكاة وضع الخبز السريع) والتحكم في درجة الحرارة خطوة بخطوة (التحقق من دقة منظم الحرارة)، والتكيف مع متطلبات اختبار أنواع مختلفة من الأفران.

اختبار التوازي متعدد المحطات

• غرف مستقلة قياسية من 2 إلى 6 محطات (قابلة للتوسيع اختياريًا إلى 10 محطات)، يمكن لكل محطة ضبط درجة الحرارة وقوة الحمل (0-15 كيلو واط) ومدة الاختبار (0-24 ساعة) بشكل مستقل، مما يحسن كفاءة اختبار الدفعات بنسبة تزيد عن 50%.
• يتم عزل المحطات باستخدام صوف صخري عازل للحرارة (الموصلية الحرارية ≤0.04W/m・K) لتجنب التداخل الحراري والتأكد من أن بيانات الاختبار لمحطة واحدة مستقلة ودقيقة.

إمكانيات اختبار المشروع بالكامل

• اختبار الأداء: توحيد توزيع الحرارة، ووقت استعادة درجة الحرارة، والحد الأقصى لاستهلاك الطاقة (دقة ± 0.5٪).
• اختبار السلامة: مقاومة الأرض (دقة 0.1mΩ)، تحمل الجهد (1800 فولت تيار مستمر / 1 دقيقة)، تسرب ختم الباب (الكشف عن طريقة الدخان).
• تقييم كفاءة الطاقة: استهلاك الطاقة في وضع الاستعداد، واستهلاك الطاقة أثناء دورة الطهي (يدعم شهادة كفاءة الطاقة A+++ الصادرة عن الاتحاد الأوروبي).

تصميم حماية السلامة

• نافذة مراقبة من الزجاج المقسّى مزدوج الطبقة (معدل العزل 95%)، درجة حرارة غلاف التجويف ≤50 درجة مئوية (اختبار ارتفاع درجة حرارة السطح)، مزودة بزر إيقاف الطوارئ وقاطع دائرة حماية الحمل الزائد، بما يتماشى مع متطلبات السلامة الكهربائية GB 4706.1 البند 16.
• التشخيص التلقائي للأخطاء: إنذار في الوقت الحقيقي لأنبوب التسخين غير الطبيعي (تقلب التيار> 5٪)، توقف المروحة (ينخفض ​​معدل ارتفاع درجة الحرارة فجأة)، مما يقلل من خسائر المعدات.

معيار مرجعي دولي

• GB 4706.1-2005: متطلبات السلامة العامة للأجهزة الكهربائية المنزلية وما شابهها (البند 11 اختبار ارتفاع درجة الحرارة؛ البند 16 العزل الكهربائي).
• IEC 60335-2-9:2014: سلامة الأجهزة الكهربائية المنزلية وما شابهها الجزء 2-9: المتطلبات الخاصة بالشوايات والأفران والأجهزة المماثلة (البند 11 ارتفاع درجة الحرارة الطبيعية؛ البند 15 مقاومة الرطوبة).
• GB/T 20835-2007: طرق اختبار أداء الأفران الكهربائية (البند 5 توحيد درجة الحرارة؛ البند 6 الكفاءة الحرارية).
• توجيه كفاءة الطاقة في الاتحاد الأوروبي: توجيه كفاءة الطاقة في الاتحاد الأوروبي (طرق اختبار استهلاك الطاقة الاحتياطية وكفاءة طهي الأفران).
• UL 197-2019: معيار السلامة الأمريكي للأفران الكهربائية (البند 7 حماية من الحرارة الزائدة؛ البند 10 استمرارية التأريض).

استخدام المنتج

• تصنيع الفرن: فحص كامل/فحص أخذ العينات لخط الإنتاج (مثل دقة التحكم في درجة حرارة الأفران المدمجة، وتوحيد توزيع الحرارة للأفران التجارية) لضمان أن المنتجات التي يتم شحنها تلبي معايير GB/IEC/UL.
• وكالات فحص الجودة والشهادات: توفير تقارير الاختبار المطلوبة للحصول على شهادة CE وCCC وETL، ودعم تحليل عيوب السلامة (مثل مخاطر ماس كهربائي لأنبوب التسخين واكتشاف فشل ختم الباب).
• أصحاب التجارة الإلكترونية والعلامات التجارية: التحقق من صحة معايير ترويج المنتج (مثل "30 دقيقة للتسخين حتى 250 درجة مئوية")، وتوفير دعم البيانات لملصقات كفاءة الطاقة وجداول معلمات الأداء.
• مؤسسات البحث العلمي: اختبار تأثير العزل الحراري لمواد العزل الجديدة (مثل الهلام الهوائي)، ودراسات مقارنة كفاءة تقنيات التدفئة الموفرة للطاقة (مثل التدفئة بالأشعة تحت الحمراء).

المعايير الفنية

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار:

أفران منزلية (مدمجة، عمودية، مكتبية، سعة 5-60 لتر)

أفران تجارية (أفران بيتزا، أفران خبز، سعة 60-100 لتر)

أفران ذات أغراض خاصة (أفران مقاومة للانفجار، صناديق مختبرية ذات درجة حرارة عالية)

عناصر الاختبار:

أداء درجة الحرارة:

منحنى ارتفاع درجة الحرارة بدون حمل/حمل (الوقت المطلوب من درجة حرارة الغرفة إلى 300 درجة مئوية، دقة ±1 ثانية)

توحيد درجة حرارة التجويف (الفرق في درجة الحرارة بين الأمام/الوسط/الخلف 3 نقاط ≤±1.5 درجة مئوية)

وقت استعادة درجة الحرارة (الوقت اللازم للعودة إلى درجة الحرارة المحددة بعد فتح الباب لمدة 30 ثانية)

استهلاك الطاقة وكفاءة الطاقة:

طاقة الاستعداد (دقة 0.1 واط، متوافقة مع متطلبات تعليمات تخطيط موارد المؤسسات ≤ 0.5 واط)

استهلاك الطاقة لدورة الطهي (مثل استهلاك كيلووات ساعة في وضع التحميص)

حساب الكفاءة الحرارية (نسبة الطاقة الداخلة إلى الناتج الحراري الفعال، دقة ±0.5%)

الأداء الأمني:

مقاومة الأرض (≤0.1Ω، GB 4706.1 البند 27)

مقاومة العزل (≥2MΩ، تتحمل اختبار الجهد 1800 فولت تيار مستمر دون انهيار)

إحكام غلق الباب (تم اكتشاف تسرب بطريقة الدخان ≤5%)

متانة:

اختبار عمر أنبوب التسخين (انخفاض الطاقة ≤10% بعد 1000 دورة ساخنة وباردة)

انحراف دقة منظم الحرارة (انحراف درجة الحرارة ≤±1 درجة مئوية بعد الاستخدام لفترة طويلة)
