Gb 6932 En 61326 نظام اختبار سخان المياه بالغاز الدقيق على مستوى المختبر

Gb 6932 En 61326 نظام اختبار سخان المياه بالغاز الدقيق على مستوى المختبر

مقدمة المنتج

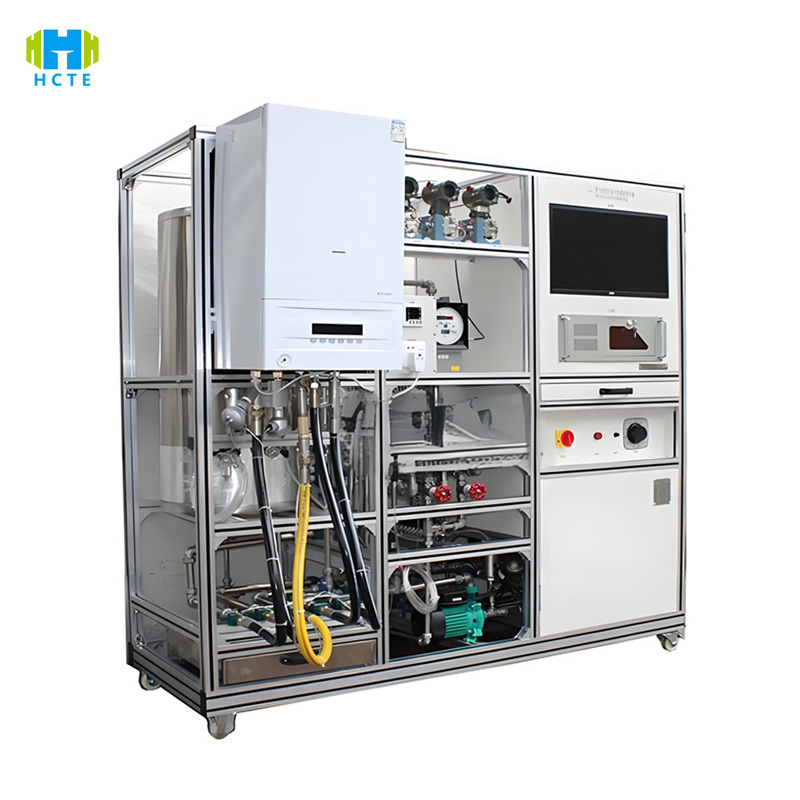

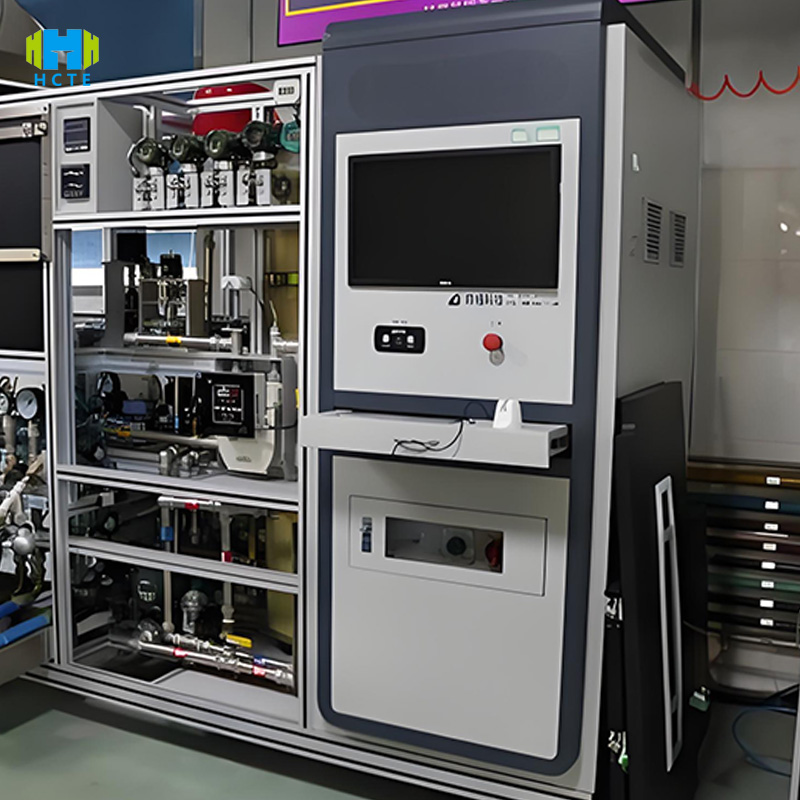

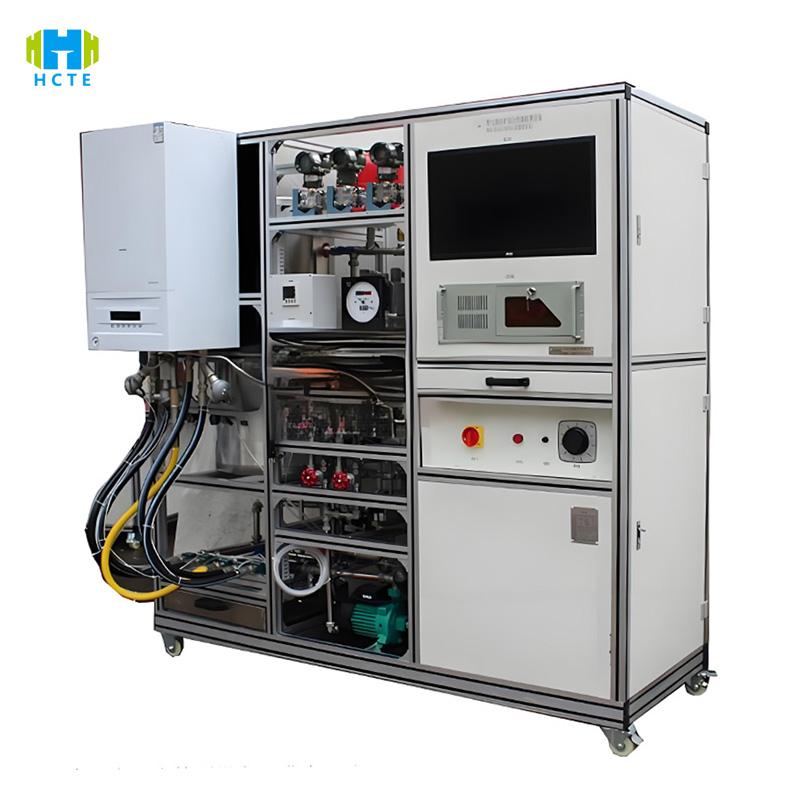

يركز جهاز HH-RR-503S على الكشف الدقيق على مستوى المختبر ويحقق تحليلًا متعمقًا لأداء سخان المياه بالغاز من خلال أربع وحدات أساسية:

▎ الكشف المتعمق لقطاع الطاقة الكاملة

التكيف مع مصادر الطاقة والغاز:

يغطي 0-40 كيلو وات سخانات المياه المنزلية (8-30 كيلو وات) والتجارية (30-40 كيلو وات)، ويدعم مصدر الغاز الكامل بالغاز الطبيعي (12 طن/10 طن)، والغاز المسال (20 طن)، وضبط ضغط الغاز 500-3500 باسكال (دقة 10 باسكال)، ويتكيف مع بيئة مصدر الغاز العالمية.

القدرة على محاكاة جودة المياه:

صلابة 0-1000 جزء في المليون، أيون الكلوريد 0-200 جزء في المليون قابل للتعديل، مع معدل تدفق 0-30 لتر/دقيقة للتحكم، والتحقق من مقاومة الترسب والتآكل للمبادل الحراري، وتلبية متطلبات اختبار توافق جودة المياه GB/T 18870.

▎تحليل الأداء متعدد الأبعاد

الهندسة الحرارية وكفاءة الطاقة:

يتم اختبار الكفاءة الحرارية عن طريق طريقة مقاومة البلاتين المزدوجة (دقة ± 0.8٪)، مما يدعم التحقق المتعمق من كفاءة الطاقة من المستوى الأول (≥ 90٪)؛

نسبة تعديل الحمل ≥5:1، دقة معدل إخراج الماء الساخن 0.1 لتر/دقيقة، تتكيف مع معايير كفاءة الطاقة الصارمة مثل Energy Star؛

تحليل في الوقت الحقيقي لتركيبة غازات المداخن (دقة CO/NOx 1 جزء في المليون)، مما يدعم اختبار الشهادات البيئية.

السلامة والموثوقية:

تصل دقة اكتشاف ضيق الهواء إلى 0.005 لتر/دقيقة (ضغط 1.5 مرة لمدة 30 دقيقة)، واستجابة حماية اللهب ≤30 ثانية؛

اختبار السلامة الكهربائية: مقاومة العزل ≥10MΩ، تحمل الجهد 1800 فولت تيار مستمر / 1 دقيقة، بما يتماشى مع متطلبات IEC 60335 المضادة للصدمات الكهربائية؛

1000 دورة بدء وإيقاف، جودة مياه تصل إلى 1000 جزء في المليون، تشغيل طويل الأمد، محاكاة المتانة في الاستخدام الفعلي.

▎القياس والتحكم الذكي وإدارة البيانات

التشغيل والعملية:

تحتوي شاشة اللمس مقاس 15 بوصة على أكثر من 10 قوالب قياسية مدمجة (CCC/CE/Energy Star)، وتدعم العمليات المخصصة، وتقلل وقت ضبط المعلمات بنسبة 60%؛

التبديل بين الواجهات الصينية والإنجليزية، والتكيف مع بيئات المختبر متعددة اللغات.

إمكانية تتبع البيانات:

تجمع وحدة تخزين الحالة الصلبة بسعة 256 جيجابايت أكثر من 80 معلمة في الوقت الفعلي وتولد تقارير PDF مع التوقيعات الرقمية (بما في ذلك تنسيقات بيانات UN/CE)؛

يدعم تخزين أدلة blockchain والتدقيق عن بعد، ويلبي متطلبات تتبع البيانات ISO 9001.

▎مصفوفة استشعار عالية الدقة

الأجهزة الأساسية:

مقياس تدفق كتلة الغاز المستورد من ألمانيا (±0.5% FS)، ومقياس تدفق المياه الكهرومغناطيسي (±0.3% FS)، ومستشعر درجة حرارة مقاومة البلاتين (±0.2℃)، من خلال المعايرة المزدوجة CNAS/CMA، تكون الدقة أفضل بـ 1.5 مرة من المعيار الوطني؛

مستشعر الضغط الديناميكي (زمن الاستجابة <يلتقط حساس سرعة الضوء (5 مللي ثانية) تأثير المطرقة المائية ويحاكي تقلبات ضغط العمل الشديدة (±20%).

التصميم المعياري:

التبديل السريع لوحدة مصدر الغاز (الغاز الطبيعي → الغاز المسال) في 30 دقيقة لتقليل تكاليف تصحيح أخطاء المختبر؛

تدعم وحدة قناة المياه القابلة للفصل التوسع في درجات الحرارة العالية (95 درجة مئوية) والضغط العالي (1.2 ميجا باسكال)، وهي مناسبة لاختبار المشهد الخاص.

مميزات المنتج

دقة درجة المختبر: ±0.8% كفاءة حرارية، ±0.3% دقة اكتشاف تدفق FS، تتكيف مع المتطلبات الصارمة للشهادات الدولية مثل UL/CE.

التوافق الكامل مع المعايير: 15 إجراء اختبار قياسي دولي مدمج مثل GB/EN/ASME، يولد تلقائيًا تقارير متعددة اللغات (الصينية/الإنجليزية/الإسبانية/العربية).

محاكاة ظروف العمل القاسية: بدء التشغيل بدرجة حرارة منخفضة -10 درجة مئوية، اختبار الاحتراق على ارتفاع 3000 متر، صلابة ماء 1000 جزء في المليون، تشغيل طويل الأمد، تغطية سيناريوهات الاستخدام العالمية.

تحليل بيانات الذكاء الاصطناعي: تحدد خوارزمية التعلم الآلي 12 مشكلة محتملة مثل الاحتراق غير المستقر وانحراف المستشعر، وتبلغ دقة تحذير البيانات غير الطبيعية> 99٪.

تصميم معياري: وحدة غاز/ماء قابلة للفصل، والتبديل الكامل لمصدر الغاز (الغاز الطبيعي → الغاز المسال) في غضون 30 دقيقة، مما يقلل من تكاليف تصحيح أخطاء المختبر.

المعايير المرجعية الدولية

GB 6932-2015 "سخانات المياه الفورية التي تعمل بالغاز المنزلي" (البند 5 الكفاءة الحرارية؛ البند 6 أجهزة السلامة).

EN 61326-1:2013 "التوافق الكهرومغناطيسي لمعدات القياس" (القسم 4 حدود تداخل الترددات الراديوية).

برنامج Energy Star "معيار كفاءة الطاقة لسخانات المياه" (القسم 5 الكفاءة الحرارية ≥ 90%؛ القسم 6 استهلاك الطاقة الاحتياطية ≤ 1 وات).

IEC 60335-2-34:2018 "متطلبات السلامة لسخانات المياه" (البند 11 اختبار ارتفاع درجة الحرارة؛ البند 15 مقاومة الرطوبة).

ANSI Z21.10.3-2019 "معيار السلامة لسخانات المياه التي تعمل بالغاز" (البند 8 أداء الاحتراق؛ البند 12 أجهزة السلامة التلقائية).

ISO 9001:2015 "نظام إدارة الجودة" (البند 7.1.5 معايرة معدات المراقبة).

ASTM D6476-19 "طريقة اختبار المتانة لسخانات المياه الغازية" (القسم 6 اختبار دورة الحياة).

المعايير الفنية

اختبار الأشياء وعناصر الاختبار

أشياء الاختبار الأساسية:

سخانات المياه الفورية بالغاز المنزلية (8-30 كيلو واط، بما في ذلك التكثيف/الفورية).

سخانات المياه الغازية التجارية (30-40 كيلو واط، حجمية/معيارية).

سخانات المياه الخاصة بالسيناريوهات (النوع البحري/الهضبي، يتطلب وحدة الجهد العالي).

عناصر الاختبار الأساسية:

الأداء الأساسي: الحمل الحراري المقدر، معدل إخراج الماء الساخن، الكفاءة الحرارية، نطاق تعديل الحمل.

كفاءة الطاقة وحماية البيئة: استهلاك الطاقة في وضع الاستعداد، وتركيز انبعاثات ثاني أكسيد الكربون وأكاسيد النيتروجين، ومستوى كفاءة الطاقة (GB 30720/Energy Star).

أداء السلامة: إحكام الهواء، ووقت الاستجابة لحماية انطفاء اللهب، ودرجة حرارة الحماية من الحرارة الزائدة، ومقاومة العزل الكهربائي.

الموثوقية: اختبار دورة بدء وإيقاف 1000، محاكاة ترسب المياه (عملية صلابة 1000 جزء في المليون لمدة 1000 ساعة)، متانة الاهتزاز (10-50 هرتز).

ظروف العمل القاسية: بدء التشغيل تحت ضغط هواء منخفض (ضغط هواء مصنف بنسبة 85%)، اختبار الاحتراق على ارتفاعات عالية (0-3000 متر)، بدء التشغيل تحت درجة حرارة منخفضة -10 درجة مئوية.

أداء التحكم: دقة التحكم في درجة حرارة الماء (±1℃)، ووقت استجابة تعديل الطاقة (＜10 ثوانٍ)، والتحقق من وظيفة التجمد الذكية.
