مقدمة المنتج

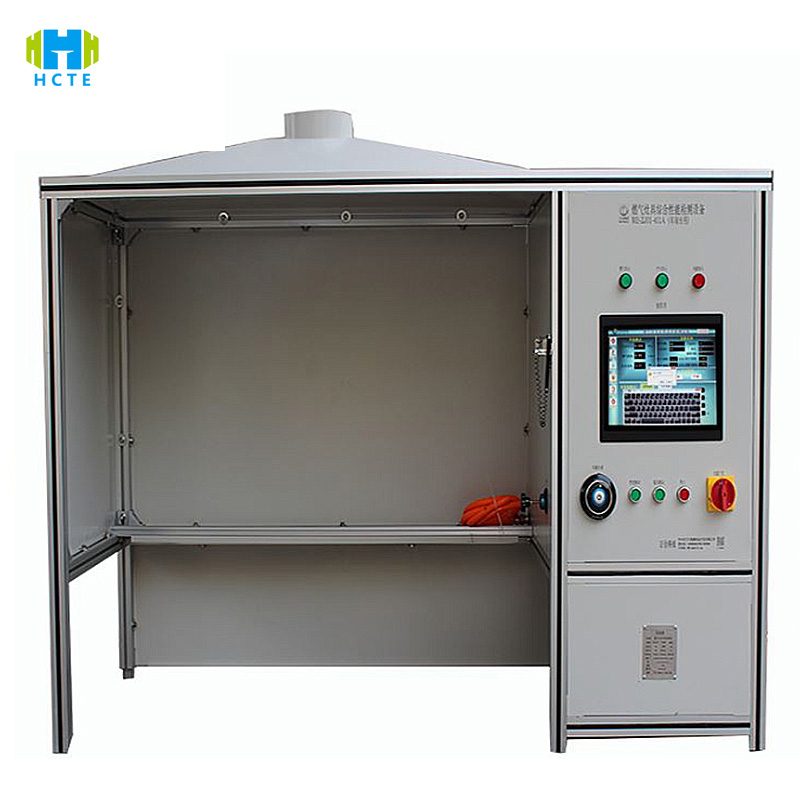

يمكن لجهاز HH-ZJ-507 التحقق بدقة من أداء وسلامة مواقد الغاز من خلال الكشف الذكي متعدد المحطات ومحاكاة المشهد الكامل:

• كشف فعال متعدد المحطات: 6 مجموعات من محطات الاختبار المستقلة (اختياري ما يصل إلى 12 محطة)، ودعم الكشف المتزامن للمواقد المدمجة والمكتبية، يمكن لكل مجموعة من المحطات ضبط نوع الغاز (الغاز الطبيعي / الغاز المسال / الغاز الصناعي) والضغط (5-30 كيلو باسكال) ووقت الاختبار (0-24 ساعة) بشكل مستقل، ويتم تحسين كفاءة الكشف بنسبة 50٪.
• نظام القياس والتحكم الذكي: شاشة تعمل باللمس ملونة مقاس 10 بوصات (مفتاح صيني وإنجليزي) تبدأ عملية الاختبار بزر واحد، يربط PLC مقياس تدفق الكتلة (دقة ± 0.5٪ FS) وجهاز التصوير الحراري بالأشعة تحت الحمراء، ومراقبة درجة حرارة اللهب في الوقت الحقيقي (دقة ± 1 درجة مئوية)، والحمل الحراري (خطأ ≤ 2٪)، وانبعاثات ثاني أكسيد الكربون (0-1000 جزء في المليون) وأكثر من 30 معلمة أخرى.
• التحقق من أداء السلامة: مراقبة تسرب الغاز المدمجة (دقة 0.01 لتر / ساعة)، معدل نجاح الإشعال التلقائي (≥ 99٪)، وحدة اختبار جهاز حماية اللهب (قطع مصدر الغاز في غضون 60 ثانية)، بما يتماشى مع متطلبات السلامة GB 16410 البند 7.9.1، لتجنب المخاطر مثل الارتداد وتسرب الغاز.
• تتبع البيانات وإعداد التقارير: ذاكرة مدمجة 128 جيجابايت، إنشاء تلقائي لمنحنى الكفاءة الحرارية، مخطط اتجاه انبعاثات ثاني أكسيد الكربون، دعم تصدير USB/Ethernet وتحليل برامج الكمبيوتر المضيف (متوافق مع تنسيق CSV/PDF)، تلبية متطلبات تتبع الجودة ISO 9001 وشهادة CE.

مميزات المنتج

التوافق الكامل مع المعايير

• يدعم GB 16410 (مواقد الغاز المنزلية)، وIEC 60335-2-17 (سلامة الأجهزة المطبخية)، وEN 30-1 (كفاءة طاقة موقد الغاز) و10 معايير محلية وأجنبية أخرى، تغطي الأداء الحراري، وحماية السلامة، وعناصر الكشف الكامل عن مستوى كفاءة الطاقة.
• قابلة للتكيف مع أنواع مختلفة من الغاز: الغاز الطبيعي (12T/10T)، الغاز المسال (20Y)، الغاز الاصطناعي (5R/6R)، ويتم تحقيق النسبة الدقيقة من خلال وحدة محاكاة تكوين الغاز.

تقنية الكشف عالية الدقة

• يعتمد اختبار الكفاءة الحرارية على طريقة الحرارة المزدوجة (قياس درجة الحرارة قبل / بعد التجويف)، بدقة ± 1٪، وهو أفضل من متطلبات المعيار الوطني GB 16410 البند 5.1.1 (± 2٪).
• يتراوح نطاق ضغط اختبار إحكام الهواء بين 5-30 كيلو باسكال (الدقة 0.1 كيلو باسكال)، وتبلغ دقة اكتشاف التسرب 0.05 لتر/ساعة، وهو ما يلبي متطلبات الختم الصارمة الواردة في الفقرة 5.3.2 من EN 30-2-3.

إدارة البيانات الذكية

• تعرض شاشة اللمس إحصائيات SPC الخاصة بمحطة واحدة (مثل قيمة CPK ومؤشر قدرة العملية) في الوقت الفعلي، ويتم تمييز البيانات غير الطبيعية (مثل تجاوز CO للمعيار) تلقائيًا باللون الأحمر مما يؤدي إلى تشغيل إنذار صوتي ومرئي.
• يدعم استيراد دفعات من خطط الاختبار (مثل معلمات الكشف المقابلة لمكونات الغاز في مناطق مختلفة)، مما يقلل وقت الإعداد المتكرر بنسبة تزيد عن 30%.

تصميم آمن وسهل الاستخدام

• تعتمد غرفة الاختبار على زجاج مقاوم للانفجار وإطار من الفولاذ المقاوم للصدأ (مستوى الحماية IP54)، ومجهزة بنظام عادم مستقل (حجم الهواء 1500 متر مكعب / ساعة) لتفريغ غاز عادم الاختبار بسرعة.
• ذراع الروبوت ذات الإشعال التلقائي (دقة تحديد المواقع ± 1 مم) مناسبة لمجموعة متنوعة من هياكل عيون الموقد، ووقت استبدال التركيبات أقل من 5 دقائق، مما يقلل من أخطاء التشغيل اليدوي.

المعايير المرجعية الدولية

• GB 16410-2020: مواقد الغاز المنزلية (البند 5.1 الكفاءة الحرارية؛ البند 5.3 إحكام الهواء؛ البند 5.4 أجهزة السلامة).
• IEC 60335-2-17:2017: الأجهزة الكهربائية المنزلية وما شابهها - السلامة - الجزء 2-17: المتطلبات الخاصة للمواقد والمواقد والأفران والأجهزة المماثلة (البند 11 اختبار ارتفاع درجة الحرارة؛ البند 15 مقاومة الرطوبة).
• EN 30-1:2018: الأجهزة التي تعمل بالغاز - مواقد الطهي - الجزء 1: السلامة والأداء (الملحق ب حساب الكفاءة الحرارية؛ الملحق ج محتوى ثاني أكسيد الكربون في غاز المداخن).
• ANSI Z21.1-2020: المعيار الوطني الأمريكي للأجهزة التي تعمل بحرق الغاز (البند 8 أداء الاحتراق؛ البند 10 التحكم في السلامة).
• CSA 2.1-19: أجهزة الطهي التي تعمل بالغاز (البند 9 أداء الاشتعال؛ البند 12 حماية من انطفاء اللهب).

استخدام المنتج

• تصنيع الطباخات: فحص كامل/فحص أخذ العينات لخط الإنتاج (مثل اتساق الحمل الحراري للطباخات المدمجة، ومعدل نجاح الإشعال للطباخات المكتبية) للتأكد من أن المنتجات التي يتم شحنها تلبي معايير GB/IEC.
• وكالة فحص الجودة والشهادات: توفير تقارير الاختبار المطلوبة للحصول على شهادة CE وCCC وUL، ودعم تحليل العيوب مثل تجاوز أول أكسيد الكربون للمعيار وعدم تلبية الكفاءة الحرارية للمعيار.
• أصحاب التجارة الإلكترونية والعلامات التجارية: التحقق من معايير ترويج المنتج (مثل صحة "الكفاءة الحرارية ≥ 63٪")، وتوفير دعم البيانات لملصقات كفاءة الطاقة وشهادة السلامة.
• مؤسسات البحث العلمي: اختبار كفاءة الاحتراق لتصاميم الشعلات الجديدة، والدراسات المقارنة لتقنيات انبعاثات ثاني أكسيد الكربون المنخفضة (مثل الاحتراق المسبق الكامل مقابل الاحتراق الجوي).

المعايير الفنية

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار:

مواقد الغاز المنزلية (المدمجة، سطح الطاولة، المواقد المتكاملة)

مواقد الغاز التجارية (مواقد الطبخ الصينية، مواقد الأواني الفخارية)

أفران الغاز، سخانات المياه بالغاز (وحدات اختيارية)

عناصر الاختبار:

الأداء الحراري:

الحمل الحراري (تدفق الحرارة المقدر، الخطأ ≤2%)

الكفاءة الحرارية (يتطلب GB 16410 كفاءة طاقة من المستوى الأول ≥63%)

استقرار اللهب (فصل اللهب، اختبار الارتداد)

الأداء الأمني:

إحكام الهواء (لا يوجد تسرب عند 1.5 مرة من الضغط المقدر)

جهاز حماية من فشل اللهب (زمن إغلاق الصمام ≤60 ثانية، البند 5.4.3 من المعيار GB 16410)

السلامة الكهربائية (مقاومة الأرض ≤0.1Ω، مقاومة العزل ≥2MΩ)

أداء الانبعاثات:

انبعاثات ثاني أكسيد الكربون (≥0.05%، معيار EN 30-1)

انبعاثات أكاسيد النيتروجين (وحدة الكشف الاختيارية)

أداء:

معدل نجاح الإشعال (≥9 عمليات إشعال ناجحة لمدة 10 مرات متتالية)

اختبار قوة التشغيل (قوة المقبض/المفتاح 1-5 نيوتن)
