جهاز اختبار شيخوخة الترموستات 10 محطات مستقلة للتحكم في درجة الحرارة نطاق درجة الحرارة الكامل تسريع الشيخوخة

جهاز اختبار شيخوخة الترموستات 10 محطات مستقلة للتحكم في درجة الحرارة نطاق درجة الحرارة الكامل تسريع الشيخوخة

مقدمة المنتج

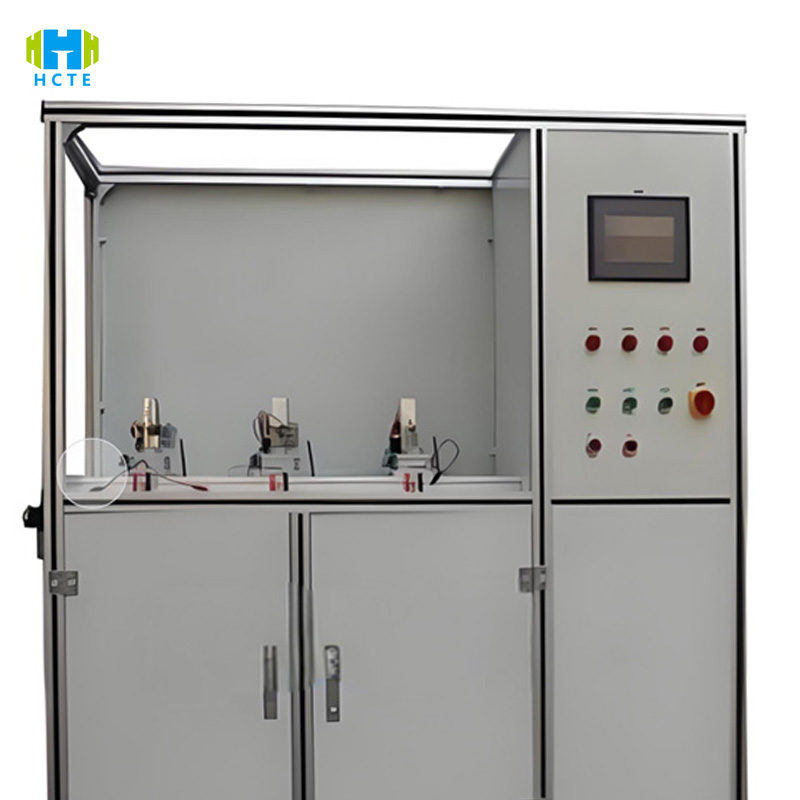

يستخدم جهاز HH-WL-508 التحكم المستقل متعدد المحطات وتقنية محاكاة الشيخوخة الدقيقة لتحقيق التحقق الفعال من أداء الترموستات:

▎نظام الشيخوخة المتوازية المكون من 10 محطات

• قدرات القياس والتحكم المستقلة: تعمل 10 مجموعات من المحطات المستقلة بشكل متزامن (5 محطات علوية + 5 محطات سفلية)، كل مجموعة تدعم 0-999,999 دورة مسبقة (دقة 1 مرة)، مناسبة لجميع أنواع منظمات الحرارة الميكانيكية/الإلكترونية/الذكية، تصل سعة المعالجة اليومية للجهاز الواحد إلى 2000+، ويتم تحسين كفاءة الكشف بنسبة 70%.
• تصميم المشبك السريع: المشبك الدفعي الهوائي (ضغط قابل للتعديل 20-50 نيوتن) يكمل وضع منظم الحرارة في غضون 5 ثوانٍ (يتكيف مع مواصفات φ15-φ50 مم)، متوافق مع Midea وHaier والعلامات التجارية الأخرى لمنظمات الحرارة المفاجئة وتمدد السوائل.

▎محاكاة الشيخوخة المتسارعة في نطاق درجة الحرارة الكاملة

• التحكم في درجة الحرارة: مسدس الهواء الساخن المستقل (معدل التسخين 5℃/ثانية) يحقق محاكاة درجة حرارة عالية 85℃، وتوحيد درجة الحرارة ±1.5℃ (معيار GB/T 2423.2)؛ تبريد الهواء المضغوط الجانبي القسري (ضغط الهواء 0.4-0.8MPa)، -25℃ وقت استجابة درجة الحرارة المنخفضة ≤30s، يحاكي ظروف العمل القاسية لحماية الاحتراق الجاف لسخان المياه.
• دقة الدورة: معدل الاختبار قابل للتعديل من 1 إلى 10 مرات/الدقيقة (الدقة 0.1 مرة/الدقيقة)، التحكم الدقيق في دورة التسخين والتبريد والتوقف (الحد الأدنى للدورة 6 ثوانٍ)، تلبية متطلبات اختبار عمر العمل IEC 60730Clause 15.3.

▎القياس والتحكم الذكي وتشخيص الأخطاء

• الحكم التلقائي: تراقب الكاميرا الصناعية حالة جهات اتصال منظم الحرارة في الوقت الفعلي، وتضع علامة إنذار حمراء تلقائيًا عندما يكون وقت استجابة الزناد >5 ثوانٍ أو بدون إجراء، ويحكم نظام الكمبيوتر تلقائيًا على التأهيل لتجنب سوء التقدير اليدوي (دقة >99%).
• إدارة البيانات: يسجل القرص الصلب ذو الحالة الصلبة بسعة 128 جيجابايت أكثر من 30 معلمة مثل منحنى درجة الحرارة وعدد الإجراءات ووقت الاستجابة وما إلى ذلك لكل محطة عمل، ويولد تقارير CSV/PDF مع الطوابع الزمنية (يدعم إرساء نظام MES)، وفترة تتبع البيانات تصل إلى 10 سنوات.

▎تصميم السلامة والموثوقية

• حماية الأجهزة: تجويف عزل مزدوج الطبقة (درجة حرارة السطح ≤45 درجة مئوية) مع جهاز حماية من الحمل الزائد، قاطع دائرة تسرب مدمج (وقت الاستجابة <0.1 ثانية) ومستشعر الغاز القابل للاشتعال (سيناريو اختبار منظم الحرارة الإلكتروني فقط)، بما يتماشى مع معيار السلامة الكهربائية EN 61010-1.
• تصميم التكرار: التبديل التلقائي لمصادر الغاز الرئيسية والاحتياطية (بدء تشغيل خط الأنابيب الاحتياطي عندما يكون ضغط الغاز منخفضًا) <يضمن نظام القياس الدقيق (0.4MPa) 7×24 ساعة من الشيخوخة المستمرة دون انقطاع، والتكيف مع احتياجات أخذ العينات للإنتاج الضخم على نطاق واسع.

مميزات المنتج

• محطات متعددة متوازية: 10 محطات مع عد مستقل والتحكم في درجة الحرارة، ودعم الاختبار المتزامن لنماذج مختلفة من منظمات الحرارة، والتكيف مع احتياجات البحث والتطوير للدفعات الصغيرة ومتعددة الأنواع.
• تغطية نطاق درجة الحرارة القصوى: -25 درجة مئوية عند بدء درجة الحرارة المنخفضة + 85 درجة مئوية عند اختبار تحمل درجة الحرارة العالية، مما يغطي درجة حرارة تطبيق المشهد الكامل للأجهزة المنزلية، ويلبي متطلبات مقاومة درجة الحرارة لـ GB 14536.1.
• الحكم الذكي: يقوم المشبك الهوائي + التعرف البصري بالحكم تلقائيًا على الأهلية، ويقلل التدخل اليدوي، ويحسن كفاءة الكشف بنسبة 50% مقارنة بالمعدات التقليدية.
• الشيخوخة المتسارعة: اختبار دورة التردد العالي 10 مرات/الدقيقة، دورة اختبار عمرية تبلغ مليون دورة يتم تقصيرها إلى 72 ساعة، مما يعرض الفشل المبكر بسرعة.
• تحذير السلامة: إنذار صوتي وضوئي + حماية إيقاف التشغيل التلقائي، ومراقبة في الوقت الحقيقي لـ 4 أنواع من التشوهات مثل التصاق التلامس وتشوه الغلاف، مع معدل دقة تحذير> 98٪.

المعايير المرجعية الدولية

اختبار الأداء:

• GB 14536.1-2017 "أدوات التحكم الكهربائية الأوتوماتيكية للأغراض المنزلية وما شابهها الجزء 1: المتطلبات العامة" البند 15: طريقة اختبار عمر العمل؛ البند 17: إجراء اختبار مقاومة درجة الحرارة.
• IEC 60730-2-9:2018 "أدوات التحكم الكهربائية الأوتوماتيكية الجزء 2-9: المتطلبات الخاصة بأجهزة التحكم الحساسة لدرجة الحرارة" القسم 5.1: اختبار دقة نقطة ضبط درجة الحرارة؛ القسم 7.2: التحقق من وقت استجابة الحماية من الاحتراق الجاف.

الاختبار البيئي:

• GB/T 2423.1-2022 "اختبار درجة الحرارة المنخفضة" (بند Ab: اختبار التخزين عند -25 درجة مئوية)
• GB/T 2423.2-2022 "اختبار درجة الحرارة العالية" (بند Bb: اختبار التشغيل المستمر عند 85 درجة مئوية)

شهادة السلامة:

• UL 1996:2020 "معيار السلامة لترموستاتات المنازل"
• البند 6: اختبار العزل الكهربائي؛ البند 9: التحقق من وظيفة الحماية من ارتفاع درجة الحرارة غير الطبيعي

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار

• ترموستات سخان المياه المنزلي (نوع التخزين / النوع الفوري).
• منظم حرارة الأجهزة المطبخية (الفرن، فرن الميكروويف، آلة القهوة).
• ترموستات مكيف الهواء المركزي (ميكانيكي/إلكتروني).
• مفتاح درجة حرارة المعدات الصناعية (محدد درجة الحرارة، واقي من الحرارة الزائدة).

عناصر الاختبار

• أداء العمل: دقة درجة حرارة الزناد (±0.5 درجة مئوية)، وإعادة تعيين فرق درجة الحرارة (≤5 درجة مئوية)، ومقاومة التلامس (≤50 مΩ).
• اختبار الحياة: 1 مليون دورة بدء وإيقاف (خطأ أوقات العمل ≤0.1%)، درجة تآكل التلامس أثناء التشغيل بتردد عالي (تخفيف ضغط التلامس ≤10%).
• القدرة على التكيف مع البيئة: بدء التشغيل عند درجة حرارة منخفضة -25 درجة مئوية (يتم التشغيل خلال 30 ثانية)، وتحمل درجة حرارة عالية 85 درجة مئوية (التشغيل المستمر لمدة 48 ساعة بدون التصاق)، واختبار مقاومة الرطوبة بنسبة 95% RH.
• أداء السلامة: وقت استجابة الحماية من الحرق الجاف (≤5 ثوانٍ)، حماية التيار الزائد (الانقطاع خلال 30 ثانية عند 1.5 مرة من التيار المقدر)، مقاومة العزل (≥10MΩ).
• الموثوقية: متانة الاهتزاز (تردد المسح 10-50 هرتز، تسارع 10 م/ث²)، التآكل بالرش بالملح (اختبار NSS لمدة 24 ساعة بدون صدأ).
