جهاز اختبار طباخ الغاز Gb 16410، 5.0 كيلو وات، تغطية كاملة للحمل الحراري، دقة مختبرية

جهاز اختبار طباخ الغاز Gb 16410، 5.0 كيلو وات، تغطية كاملة للحمل الحراري، دقة مختبرية

مقدمة المنتج

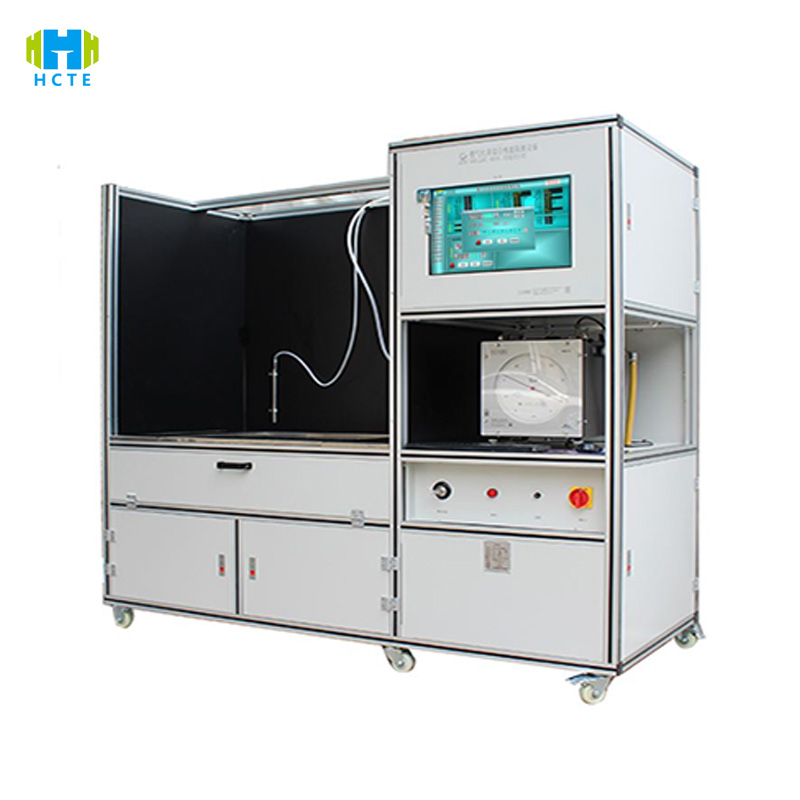

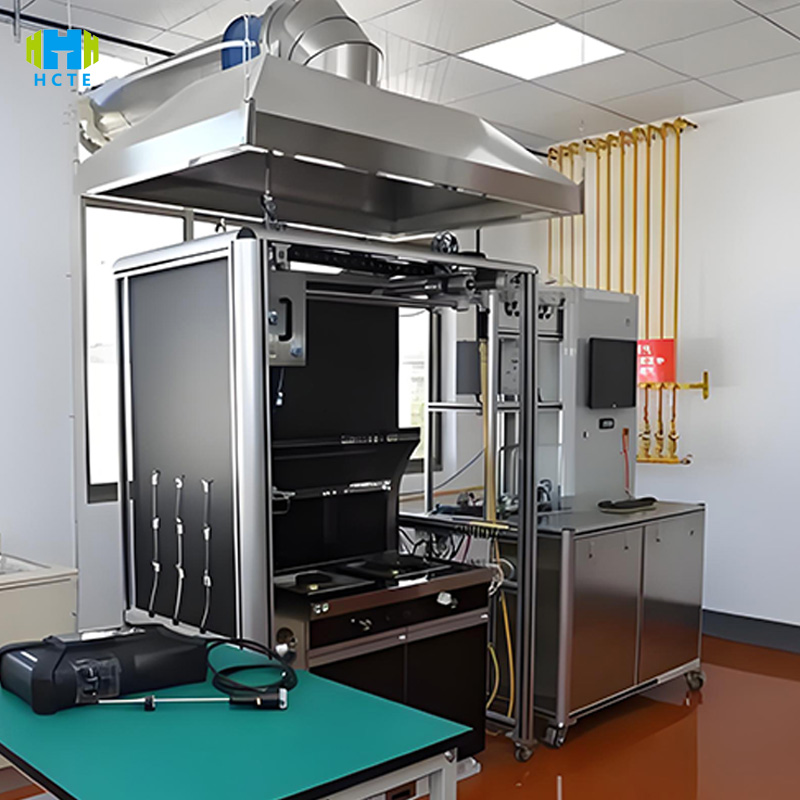

يركز جهاز HH-ZJ-507S على الكشف الدقيق على مستوى المختبر ويحقق تحليلًا متعمقًا لأداء موقد الغاز من خلال ثلاث وحدات أساسية:

▎إمكانية اكتشاف أداء السيناريو الكامل

اختبار الأداء الحراري:

نطاق الحمل الحراري: 0-5.0 كيلوواط (دقة 0.01 كيلوواط)، يدعم مواقد أحادية الشعلات، ومواقد ثنائية الشعلات، ومواقد متعددة الشعلات. مناسب لمصادر الغاز الطبيعي (12 طن/10 طن) والغاز المسال (20 طن)، ويتراوح ضغط الغاز بين 500 و3500 باسكال (دقة ± 0.5% من الدقة).

اختبار مستوى كفاءة الطاقة (المستوى 1-3): كفاءة الاحتراق ≥63% (المستوى 3) إلى ≥69% (المستوى 1)، يتوافق حساب الكفاءة الحرارية مع متطلبات GB 16410 البند 6.5.2، بدقة 0.1%.

السلامة والموثوقية:

زمن الاستجابة لحماية فشل اللهب ≤60 ثانية (EN 30-1Clause 7.2.3)، كشف إحكام الهواء (1.5 مرة ضغط العمل لمدة 30 دقيقة، تسرب ≤0.01 لتر/ساعة).

السلامة الكهربائية: مقاومة التأريض ≤0.1Ω، عزل يتحمل الجهد 1800 فولت تيار مستمر / 1 دقيقة، متوافق مع متطلبات الصدمات الكهربائية IEC 60335-2-37.

▎مصفوفة استشعار عالية الدقة

وحدة الكشف الأساسية:

مقياس تدفق كتلة الغاز (±0.5% FS): نطاق 0-5 متر مكعب/ساعة، مراقبة في الوقت الحقيقي لتقلبات تدفق الغاز (دقة 0.01 متر مكعب/ساعة).

مستشعر تدفق الحرارة بالأشعة تحت الحمراء (±1% FS): يغطي مجال درجة الحرارة 0-100 درجة مئوية، ويلتقط بدقة توزيع الحرارة على سطح الموقد، ويحدد نقطة فقدان الكفاءة الحرارية.

محلل غازات المداخن (دقة CO/NOx 1 جزء في المليون): يدعم الكشف البيئي GB 16410Clause 6.5.3، إنذار تلقائي في حالة تجاوز الحد (CO>0.05%).

المحاكاة البيئية:

محاكاة ضغط الرياح 0-1000 باسكال (دقة ± 1% FS)، اختبار مقاومة الرياح للموقد (مثل استقرار اللهب تحت ضغط الرياح 800 باسكال).

التحكم في الرطوبة 10%-95% RH (±1% FS)، والتحقق من معدل نجاح الإشعال في بيئة رطبة (≥98%).

▎ القياس والتحكم الذكي وإدارة البيانات

التشغيل والتحليل:

تحتوي شاشة اللمس الصناعية مقاس 12 بوصة (التبديل بين اللغتين الصينية والإنجليزية) على 8 قوالب اختبار مدمجة (شهادة CCC، وكفاءة الطاقة Energy Star، وعناصر شهادة CE الكاملة)، وعملية بدء التشغيل بنقرة واحدة، ويتم تقصير وقت ضبط المعلمات بنسبة 50%.

يدعم نصوص الاختبار المخصصة (مثل محاكاة الاشتعال عند ضغط هضبة 80 كيلو باسكال)، والتي تتكيف مع احتياجات اختبار البحث والتطوير في المختبر.

إمكانية تتبع البيانات:

يسجل محرك الأقراص ذو الحالة الصلبة بسعة 128 جيجابايت تلقائيًا أكثر من 60 معلمة مثل الحمل الحراري والتدفق وتركيبة غازات الاحتراق، ويولد تقارير بتنسيق PDF مع فصول CNAS/CMA (بما في ذلك تنسيقات البيانات المعتمدة من UN/ECE).

يدعم بروتوكول OPC UA الالتحام بأنظمة إدارة معلومات المختبر (LIMS)، مع فترة تتبع البيانات تصل إلى 15 عامًا.

مميزات المنتج

دقة على مستوى المختبر: ±1% حمل حراري، ±0.5% دقة اكتشاف كفاءة الطاقة، أفضل بمقدار 1.2 مرة من المعايير الوطنية، تتكيف مع المتطلبات الصارمة للشهادات الدولية مثل UL/CE

التوافق الكامل مع المعايير: 12 معيارًا دوليًا مدمجًا مثل GB/EN/CSA، يولد تلقائيًا تقارير متعددة اللغات (الصينية/الإنجليزية/الفرنسية/الإسبانية)، ويدعم الشهادات العالمية

محاكاة ظروف العمل القاسية: اشتعال منخفض الضغط على ارتفاع 3000 متر، بدء تشغيل بدرجة حرارة منخفضة -10 درجة مئوية، اختبار بيئة رطوبة عالية بنسبة 85%، تغطية سيناريوهات الاستخدام العالمية

تحليل ذكي بالذكاء الاصطناعي: تحدد خوارزمية التعلم الآلي 7 أنواع من الأخطاء مثل الاحتراق غير الكامل وانسداد الفوهة، ودقة تحذير البيانات غير الطبيعية >98%

تصميم معياري: وحدة ضغط الغاز/الرياح سريعة الفصل، تكمل عملية تبديل مصدر الغاز (الغاز الطبيعي → الغاز المسال) في غضون 20 دقيقة، مما يقلل من تكاليف التصحيح

المعايير المرجعية الدولية

GB 16410-2020 "مواقد الغاز المنزلية" البند 6.5: طرق اختبار الحمل الحراري والكفاءة الحرارية؛ البند 7.2: متطلبات جهاز حماية اللهب.

EN 30-1:2018 "سلامة وأداء مواقد الغاز المنزلية" البند 5: اختبار أداء الاحتراق؛ البند 7: وقت استجابة جهاز السلامة.

CSA 1.1-19 "معيار سلامة مواقد الغاز" البند 6: حساب الكفاءة الحرارية؛ البند 9: اختبار إحكام الهواء والضغط والحكم برنامج Energy Star "معيار كفاءة طاقة الموقد" القسم 4: الكفاءة الحرارية ≥ 65% (موقد الغاز الطبيعي)؛ القسم 5: استهلاك الطاقة الاحتياطي ≤ 1 وات.

GB 30720-2014 "قيم حد كفاءة الطاقة لمواقد الغاز المنزلية ودرجات كفاءة الطاقة" كفاءة الطاقة من المستوى 1 الكفاءة الحرارية ≥ 69٪ (مواقد سطح الطاولة)، تتوافق عملية الكشف مع البند 5.3.

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار الأساسية

موقد غاز منزلي ذو شعلة واحدة (0.5-3.0 كيلو واط).

موقد غاز ذو شعلتين/متعدد الشعلات (1.0-5.0 كيلو واط).

موقد غاز مدمج/سطح الطاولة (غاز طبيعي/غاز مسال).

عناصر الاختبار الأساسية

الأداء الحراري: الحمل الحراري المقدر، الكفاءة الحرارية، انحراف الحمل الحراري (≤±10٪)، استقرار اللهب (اختبار ضغط الرياح 800 باسكال).

تقييم كفاءة الطاقة: مستوى كفاءة الطاقة (1-3 مستويات)، استهلاك الطاقة الاحتياطية، كفاءة الحمل الجزئي (مثل الكفاءة ≥ 60% تحت 50% من الحمل الحراري).

أداء السلامة: إحكام الهواء، ووقت استجابة حماية اللهب (≤60 ثانية)، ودرجة حرارة الحماية من الحرارة الزائدة (95 درجة مئوية ± 2 درجة مئوية)، ومقاومة التأريض (≤0.1Ω).

الأداء البيئي: تركيبة غازات الاحتراق (CO ≤ 0.05%، NOx ≤ 150 جزء في المليون)، تركيز انبعاث الملوثات (GB 16410Clause 6.5.3).

الموثوقية: اختبار دورة الإشعال 1000 (معدل النجاح ≥ 99٪)، محاكاة انسداد الفوهة (500 ساعة من التشغيل مع غاز شوائب 50 ميكرومتر).

التكيف البيئي: بدء التشغيل تحت ضغط منخفض (ضغط مصنف بنسبة 85%)، اختبار الاحتراق على ارتفاعات عالية (0-3000 متر)، بدء التشغيل تحت درجة حرارة منخفضة (بيئة -10 درجة مئوية).
