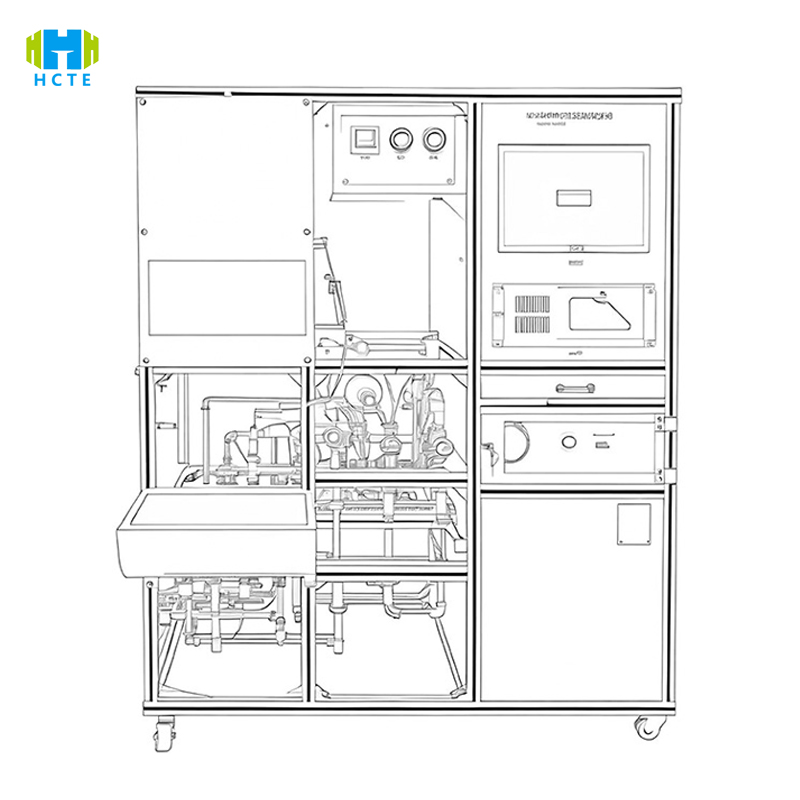

جهاز اختبار سخان الماء بالغاز 30 كيلو وات الكفاءة الحرارية ±1% IEC60335

جهاز اختبار سخان الماء بالغاز 30 كيلو وات الكفاءة الحرارية ±1% IEC60335

مقدمة المنتج

يستخدم HH-RR-503 تغطية الطاقة الكاملة وتكنولوجيا القياس والتحكم الذكية لتحقيق تقييم دقيق وفحص جودة فعال لأداء سخان المياه بالغاز:

1. اختبار محاكاة حالة التشغيل الكاملة

• نطاق الطاقة: 0-30 كيلو وات، مناسب لسخانات المياه الفورية المنزلية، وسخانات المياه الحجمية (الغاز الطبيعي/الغاز المسال/الغاز المصنع)، يدعم الحمل الحراري المقدر، واختبار الحد الأدنى/الأقصى لإدخال الحرارة (متطلبات GB 6932 البند 5.1).
• محاكاة البيئة: تعديل درجة حرارة الماء 10-90 درجة مئوية (دقة ± 0.5 درجة مئوية)، وتقلب ضغط الهواء ± 15٪ من الضغط المقدر، محاكاة استقرار التشغيل في ظل بيئات مختلفة لجودة المياه وضغط الهواء الإقليمية.

2. قدرات الكشف متعددة الأبعاد

• اختبار الكفاءة الحرارية (طريقة الحرارة المزدوجة، دقة ± 1%)، معدل ارتفاع درجة الحرارة (0-60 درجة مئوية/دقيقة، دقة 0.1 درجة مئوية/ثانية)، توحيد الحمل الحراري (الانحراف ≤ 2%).
• تحليل تركيب غازات المداخن (تركيز CO/NOx، دقة 1 جزء في المليون)، متوافق مع متطلبات شهادة كفاءة الطاقة GB 30720.
• كشف ضيق الهواء (1.5 مرة ضغط العمل لمدة 30 دقيقة، تسرب ≤0.01 لتر/ساعة)، وقت استجابة جهاز حماية اللهب (≤60 ثانية، IEC 60335-2-34 البند 15).
• اختبار السلامة الكهربائية: مقاومة الأرض (≤0.1Ω)، عزل تحمل الجهد (1800 فولت تيار مستمر / 1 دقيقة دون انهيار).

3. نظام القياس والتحكم الذكي

• واجهة التشغيل: شاشة تعمل باللمس ملونة مقاس 10 بوصات (مفتاح صيني وإنجليزي) مع 5 قوالب اختبار مدمجة (مثل الكشف عن العنصر الكامل لشهادة CCC، واختبار كفاءة الطاقة Energy Star)، عملية بدء التشغيل بنقرة واحدة، وتقصير وقت ضبط المعلمة بنسبة 40%.
• إدارة البيانات: تولد وحدة التخزين المشفرة 64 جيجابايت تقارير PDF تلقائيًا (بما في ذلك مخططات التحكم في SPC)، وتدعم تصدير USB/Ethernet ورسو نظام MES، وتفي بمتطلبات تتبع الجودة ISO 9001.

4. التكيف الفعال لخط الإنتاج

• تثبيت سريع: تقوم المشابك الهوائية باستبدال واجهة DN15-DN50 بالكامل في غضون 3 دقائق، وهي متوافقة مع سخانات المياه الرأسية/الأفقية من العلامات التجارية مثل Navien وRheem.
• تصميم متعدد المحطات: اختبار متوازي قياسي بأربع محطات (اختياري بثمانية محطات)، كفاءة الكشف زادت بنسبة 60%، متكيف مع متطلبات التفتيش الكامل/فحص العينات لخط التجميع.

مميزات المنتج

• مقياس تدفق الغاز المستورد من ألمانيا (±0.5% FS)، ومستشعر درجة حرارة الماء (±0.3℃)، ومعاير بواسطة CNAS، أفضل من المعايير الوطنية.
• 4 محطات تحكم مستقلة، تصل قدرة الكشف اليومية لجهاز واحد إلى أكثر من 200 وحدة، وهي مناسبة لخطوط الإنتاج التي يبلغ إنتاجها السنوي أكثر من 500000 وحدة.
• إجراءات الاختبار المضمنة GB ​​6932 و IEC 60335 و Energy Star، تولد تلقائيًا تقارير البيانات المطلوبة للشهادات المتعددة.
• تحدد خوارزمية الذكاء الاصطناعي 7 أنواع من الأخطاء مثل الاحتراق غير الكامل (ثاني أكسيد الكربون يتجاوز المعيار) وتدفق المياه غير الطبيعي، مع دقة تشخيصية تزيد عن 95٪.
• يدعم التبديل بين الغاز الطبيعي (12 طن / 10 طن) والغاز المسال (20 سنة)، ولا يتطلب استبدال الأجهزة، والتكيف مع احتياجات السوق العالمية.

المعايير المرجعية الدولية

• GB 6932-2015 "سخانات المياه الفورية التي تعمل بالغاز المنزلي" البند 5.1: طريقة اختبار الكفاءة الحرارية؛ البند 5.3: اختبار إحكام الهواء والضغط والحكم.
• IEC 60335-2-34:2018 "سلامة الأجهزة الكهربائية المنزلية وما شابهها الجزء 2-34: المتطلبات الخاصة بسخانات المياه" البند 11: اختبار ارتفاع درجة الحرارة؛ البند 15: اختبار مقاومة الرطوبة.
• متطلبات برنامج Energy Star القسم 5: الكفاءة الحرارية ≥82% (حجميًا)/90% (فوريًا)؛ القسم 7: استهلاك الطاقة في وضع الاستعداد ≤1 وات.
• ANSI Z21.10.3-2019 "معيار سلامة سخان الماء بالغاز" البند 8: اختبار أداء الاحتراق؛ البند 12: التحقق التلقائي من جهاز الأمان.

المعايير الفنية

اختبار الأشياء وعناصر الاختبار

اختبار الكائنات

• سخانات المياه الفورية بالغاز المنزلي (8-30 كيلو واط).
• سخانات المياه الغازية الحجمية (10-100 لتر).
• سخانات المياه الغازية التجارية (30-100 كيلو واط، تتطلب وحدات الجهد العالي).

عناصر الاختبار

• الأداء الحراري: الكفاءة الحرارية، الحمل الحراري، معدل ارتفاع درجة الحرارة، تركيبة غازات المداخن (CO/NOx).
• الأداء الأمني: إحكام الهواء، ووقت الاستجابة لحماية اللهب، ومقاومة التأريض، وقوة الضغط.
• تقييم كفاءة الطاقة: استهلاك الطاقة الاحتياطية، وكفاءة إخراج الماء الساخن (مؤشر شهادة Energy Star)، ونسبة تعديل الحمل (الحد الأقصى/الحد الأدنى لإدخال الحرارة).
• الموثوقية: 1000 اختبار لدورة البدء والإيقاف، الشيخوخة في درجات الحرارة العالية (90 درجة مئوية تشغيل مستمر لمدة 24 ساعة)، محاكاة ترسب المياه (صلابة ≤ 1000 جزء في المليون).
• القدرة على التكيف مع البيئة: بدء التشغيل تحت ضغط منخفض (ضغط مصنف بنسبة 85%)، واستقرار الاحتراق عند ارتفاعات عالية (التكيف مع ارتفاعات 0-3000 متر).
