اختبار الأداء الشامل للمضخة، اختبار ضغط الكشف عن التدفق، وفقًا لمعيار ISO 9906

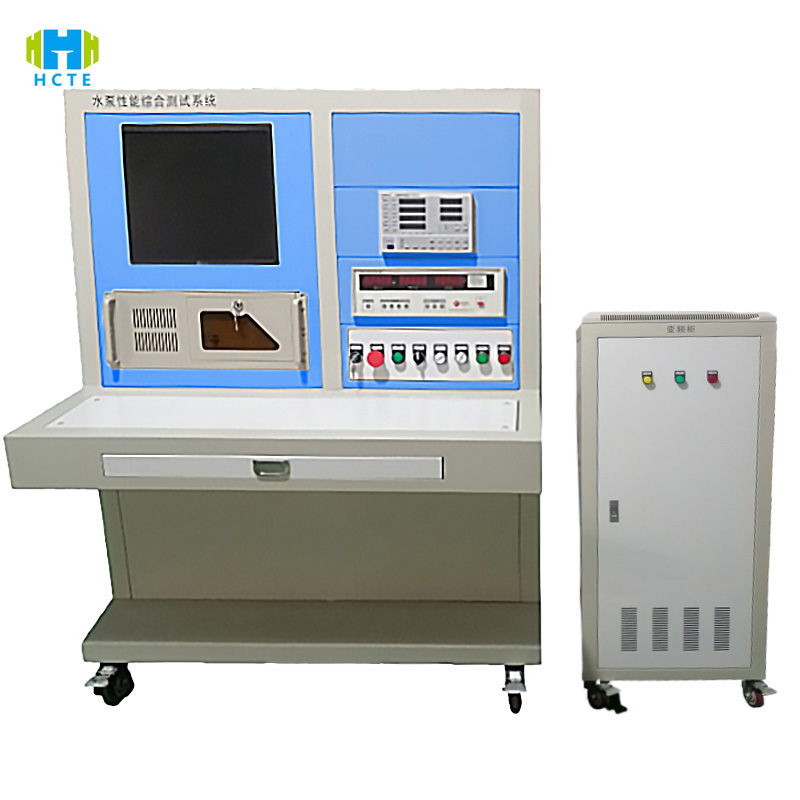

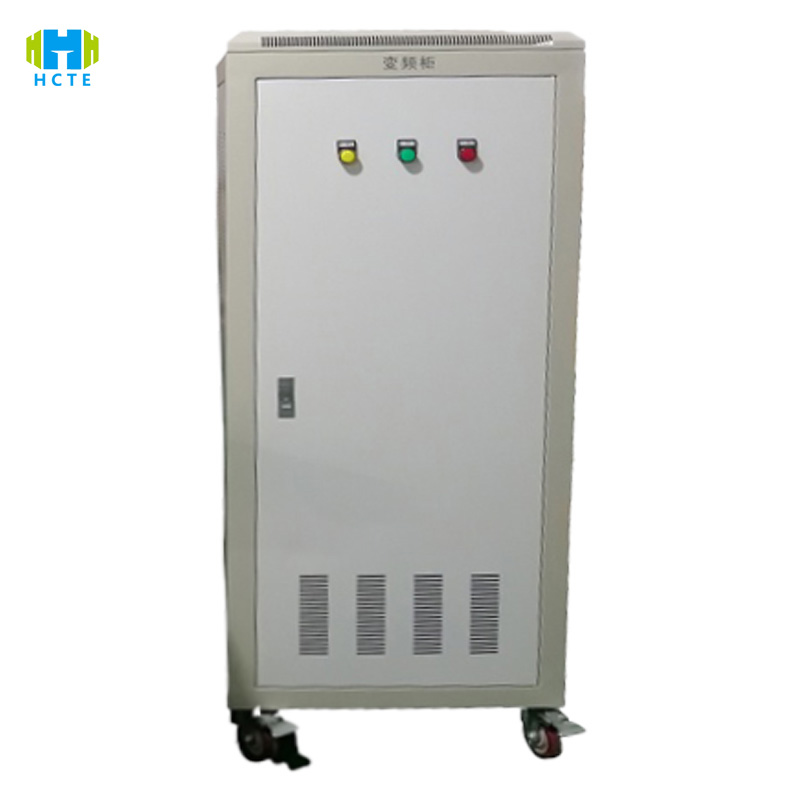

مقدمة المنتج
يستخدم WPT-17 تغطية كاملة النطاق وتكنولوجيا القياس والتحكم الذكية لتحقيق تقييم دقيق والتحقق الفعال من أداء مضخة المياه:
القدرة على محاكاة الحالة الكاملة:
- نطاق التدفق 0.1-5000 متر مكعب / ساعة (دقة مقياس التدفق الكهرومغناطيسي ± 0.5٪ FS)، الضغط 0-100 ميجا باسكال (الدقة 0.01 ميجا باسكال)، مناسب لجميع أنواع مضخات المياه مثل مضخات الطرد المركزي ومضخات الغطاس والمضخات الغاطسة (الطاقة 0.5-2000 كيلو واط).
- تدعم وحدة التحكم في درجة الحرارة محاكاة البيئة من -20℃ إلى 150℃ (دقة ±1℃)، ومع نظام الفراغ (درجة الفراغ ≤10kPa)، يمكنها اختبار أداء التجويف لمضخات الآبار العميقة واستقرار مضخات الزيت ذات درجة الحرارة العالية.
نظام القياس والتحكم الذكي:
- تدمج شاشة اللمس الصناعية مقاس 15 بوصة (التبديل بين اللغتين الصينية والإنجليزية) أكثر من 20 قالب اختبار قياسي للصناعة (مثل عملية اختبار ISO 9906 Class B)، وبدء منحنى تدفق الرأس بنقرة واحدة، واختبار كفاءة طاقة العمود.
- يضبط محرك المؤازرة المرتبط بـ PLC السرعة (0-5000 دورة في الدقيقة، دقة ±0.1%)، ويجمع أكثر من 60 معلمة مثل الاهتزاز والضوضاء وعزم الدوران وما إلى ذلك في الوقت الفعلي، ويصل معدل تحديث البيانات إلى 100 هرتز لتجنب أخطاء التسجيل اليدوي.
تصميم السلامة والموثوقية:
- غرفة اختبار مزدوجة الطبقة من الفولاذ المقاوم للصدأ (مقاومة الضغط 150 ميجا باسكال) مع نافذة مراقبة مقاومة للانفجار ومراقبة تسرب مدمجة (دقة 0.01 لتر / دقيقة) وحماية من الضغط الزائد (التفريغ التلقائي عند قيمة محددة بنسبة 110٪) ، بما يتماشى مع معايير السلامة الكهربائية EN 61010-1.
- يقوم نظام التشخيص الذكي تلقائيًا بتحديد 7 أنواع من الأخطاء مثل التجويف وتآكل المحمل، مع معدل دقة تشخيصي يصل إلى ＞98%، ويولد توصيات الصيانة الوقائية.
مميزات المنتج
تكنولوجيا الاختبار عالية الدقة
- مستشعر الضغط المستورد من ألمانيا (±0.2% FS) ومستشعر التدفق (±0.3% FS)، المعاير بواسطة CNAS، يتوافق مع متطلبات دقة الفئة B من ISO 9906:2018، الانحراف طويل الأمد ≤0.1% FS.
- دقة التحكم في السرعة ± 0.1٪، تدعم تحليل خصائص الاهتزاز عند السرعة الحرجة (دقة 0.1 م / ث²)، ومناسبة لسيناريوهات الطلب العالي مثل الطاقة النووية ومضخات أعماق البحار.
إمكانية الاختبار متعدد الأوضاع
- اختبار الأداء: منحنى تدفق الرأس، NPSHr، نبض الضغط (≤3% ضغط مصنف).
- اختبار التحمل: 1000 ساعة من اختبار التشغيل المستمر، ومراقبة تسرب الختم (دقة 0.005 لتر / دقيقة) وارتفاع درجة حرارة اللف (دقة 0.5 درجة مئوية).
- ظروف العمل الخاصة: اختبار وسط يحتوي على 10٪ من الرمل، ومحاكاة بيئة التآكل الحمضي والقلوي (خط أنابيب الفولاذ المقاوم للصدأ 316L اختياري).
التحول السريع والتوسع
- يتم دمج تركيبات الرفع الكهربائية (الشوط 800 مم) مع الحافة سريعة الفك (DN50-DN1000)، ويتم إكمال استبدال مضخة المياه في غضون 15 دقيقة، متوافقة مع هياكل المضخة الأفقية / الرأسية / المحمية.
- تلبي وحدة وسط الغاز الاختيارية (اختبار ضغط الهواء 0-50 ميجا باسكال) ونظام تداول الزيت عالي الحرارة (درجة الحرارة المتوسطة ≤200 درجة مئوية) احتياجات الاختبار للعديد من الصناعات.
اتخاذ القرارات القائمة على البيانات
- تولد وحدة تخزين الحالة الصلبة بسعة 512 جيجابايت تقارير CSV/PDF تلقائيًا، وتدعم بروتوكول OPC UA مع نظام MES، كما تصل دورة تتبع البيانات إلى 15 عامًا.
- تعرض شاشة اللمس مخططات التحكم في SPC وقيم CPK (≥1.67) في الوقت الفعلي. عند تجاوز الحد المسموح به، يتم تمييز بياناته تلقائيًا باللون الأحمر، مما يُطلق إنذارًا ثلاثي المستويات (صوتي وضوئي/رسالة نصية/بريد إلكتروني)، مما يُحسّن كفاءة فحص الجودة بنسبة 60%.
المعايير المرجعية الدولية
- ISO 9906:2018 "اختبار قبول الأداء الهيدروليكي للمضخة"
- البند 5: طريقة اختبار الكفاءة ومستوى الدقة
- البند 6: إجراءات تحديد NPSH
- API 610:2020 "مضخات الطرد المركزي لصناعات البترول والبتروكيماويات والغاز الطبيعي"
- البند 9: اختبار السلامة الميكانيكية (مراقبة الاهتزاز/درجة الحرارة)
- البند 10: اختبار الأداء (منحنى التدفق/الضغط/القوة)
- GB/T 3216-2016 "اختبار قبول الأداء الهيدروليكي للمضخة الديناميكية الدوارة"
- القسم 5.2: متطلبات عدم اليقين في اختبار الرأس (±0.5%)
- القسم 6.3: حدود الضوضاء والاهتزاز
- ANSI/HI 1.6-2019 "معيار اختبار كفاءة المضخة"
- القسم 4: خوارزمية تصحيح كفاءة المحرك
- القسم 5: حساب عدم اليقين في بيانات الاختبار
استخدام المنتج
- تصنيع المضخات: مضخة الطرد المركزي / التفتيش الكامل للمصنع لمضخات الغطاس (مثل اتساق رأس المضخة متعدد المراحل وموثوقية أختام المضخة الغاطسة) لضمان الامتثال لمعايير ISO / API.
- هندسة المياه: اختبار اختيار مجموعات مضخات إمداد المياه (تقييم كفاءة الطاقة لمضخات تحويل المياه من الجنوب إلى الشمال) لتجنب أضرار التجويف أثناء التشغيل.
- البتروكيماويات: اختبار مقاومة الأحماض والقلويات للمضخات المقاومة للتآكل (التحقق من توافق وسائط المضخة لأجهزة PTA) لضمان السلامة في ظروف العمل عالية الخطورة.
- مؤسسات البحث العلمي: اختبار ديناميكيات السوائل لمواد المكره الجديدة (ألياف الكربون / السيراميك)، والتحقق من محاكاة ديناميكيات الموائع الحسابية لأنواع المضخات الموفرة للطاقة.
اختبار الأشياء وعناصر التفتيش
كائنات الاختبار:
- مضخات الطرد المركزي (مرحلة واحدة/متعددة المراحل، أفقية/رأسية)
- مضخات الإزاحة الإيجابية (مضخات الغطاس، مضخات الحجاب الحاجز، مضخات التروس)
- مضخات ذات ظروف عمل خاصة (مضخات غاطسة، مضخات محمية، مضخات مغناطيسية)
بنود التفتيش:
- الأداء الأساسي: منحنى تدفق الرأس (ISO 9906 البند 5)، منحنى كفاءة طاقة العمود (GB/T 3216 5.2)، اختبار فقدان الضغط.
- الموثوقية: 500 اختبار لدورة البدء والإيقاف، وتوقع عمر المحمل (عمر L10 ≥ 100000 ساعة)، واختبار شيخوخة الختم (دورة درجة الحرارة 1000 مرة).
- الأداء الأمني: قوة الضغط (1.5 مرة الضغط الاسمي)، مقاومة العزل (≥ 2MΩ)، استمرارية التأريض (≤ 0.1Ω).
- القدرة على التكيف مع البيئة: دورة درجة الحرارة العالية والمنخفضة (-20 درجة مئوية ~ 120 درجة مئوية)، ومتانة الاهتزاز (تردد المسح 10-2000 هرتز، والتسارع 30 م / ث²)، والتآكل بالرش الملحي (اختبار NSS لمدة 48 ساعة).
المعايير الفنية
| فئة | تفاصيل المعلمة |
| نموذج | دبليو بي تي-17 |
| نطاق اختبار التدفق | 0.1-5000 متر مكعب/ساعة (مقياس التدفق الكهرومغناطيسي، ±0.5%FS) |
| نطاق اختبار الضغط | 0-100 ميجا باسكال (ثابت)، 0-80 ميجا باسكال (نبضي) |
| نطاق الطاقة | 0.5-2000 كيلو واط (سرعة المحرك: 0-5000 دورة في الدقيقة، دقة ±0.1%) |
| التحكم في درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية (العمل)، دقة ±1 درجة مئوية |
| قياس الاهتزاز | 0-200 متر/ثانية² (مقياس تسارع ثلاثي المحاور، ±5%FS) |
| مستوى الضوضاء | 30-120 ديسيبل (مقياس مستوى الصوت، ±1 ديسيبل عند 1 متر) |
| واجهة التحكم | شاشة لمس LCD مقاس 15 بوصة (1920×1080، متعددة اللغات) |
| تخزين البيانات | قرص SSD بسعة 512 جيجابايت (يدعم أكثر من 500,000 سجل اختبار، وتصدير USB 3.0/Ethernet) |
| وسائل الاختبار | الماء، الزيت، السوائل المسببة للتآكل (أنابيب الفولاذ المقاوم للصدأ 316L) |
| فئة الحماية | IP55 (خزانة التحكم)، IP68 (غرفة الاختبار) |
| مزود الطاقة | تيار متردد 380 فولت ± 10%/660 فولت ± 10%، 50/60 هرتز، الطاقة المقدرة: 1500 كيلو فولت أمبير |
| أبعاد | 6000×4000×3500 مم (بما في ذلك خزان المياه ونظام التحكم) |
| وزن | 8000 كجم (هيكل من الفولاذ المقاوم للصدأ) |
| تواصل | CAN/Modbus TCP/OPC UA، يدعم المراقبة عن بعد عبر منصة سحابية |
| دقة الاختبار | التدفق: ±0.5%، الضغط: ±0.2%FS، الكفاءة: ±0.5% |
| كشف التسرب | السائل: ≤0.005 لتر/دقيقة، الغاز: ≤0.05 متر مكعب/ساعة |
