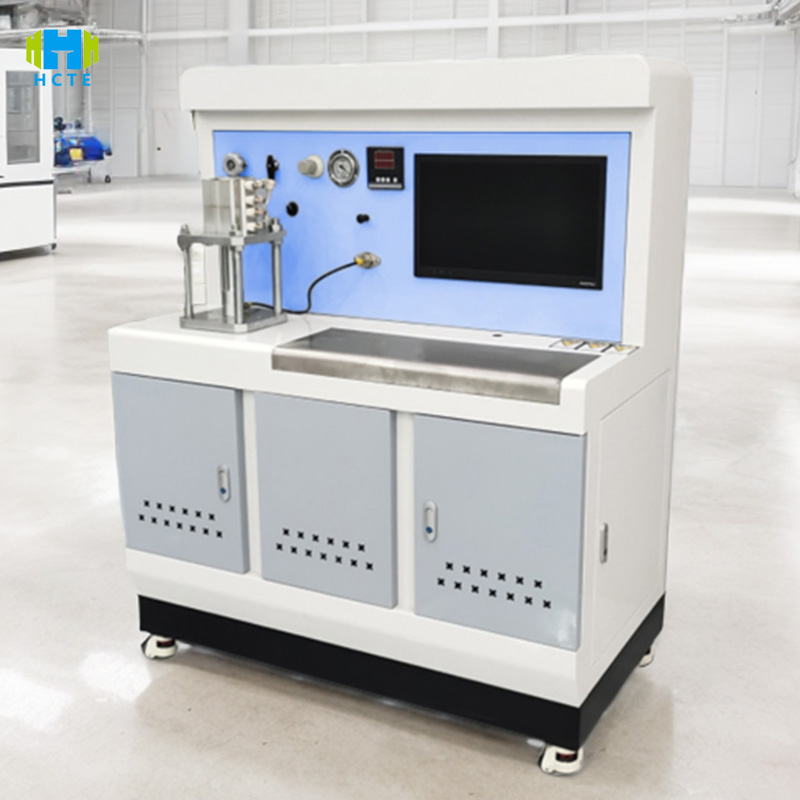

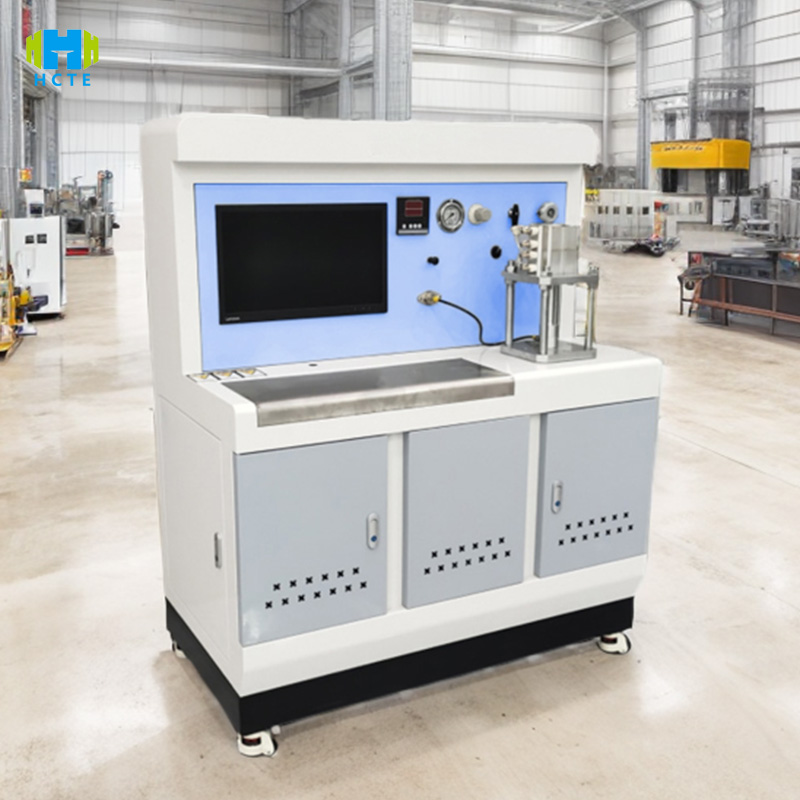

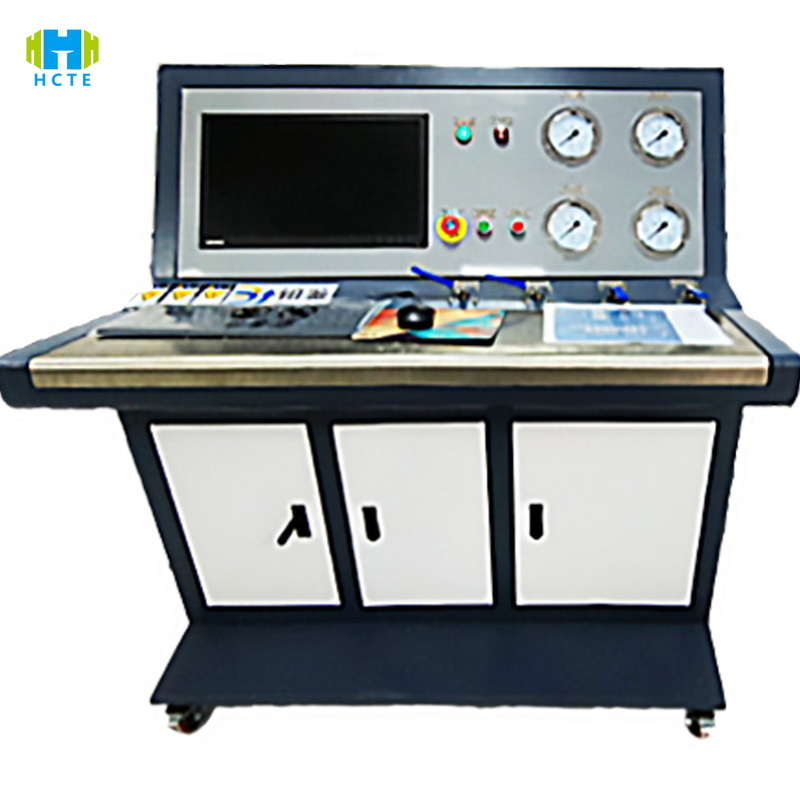

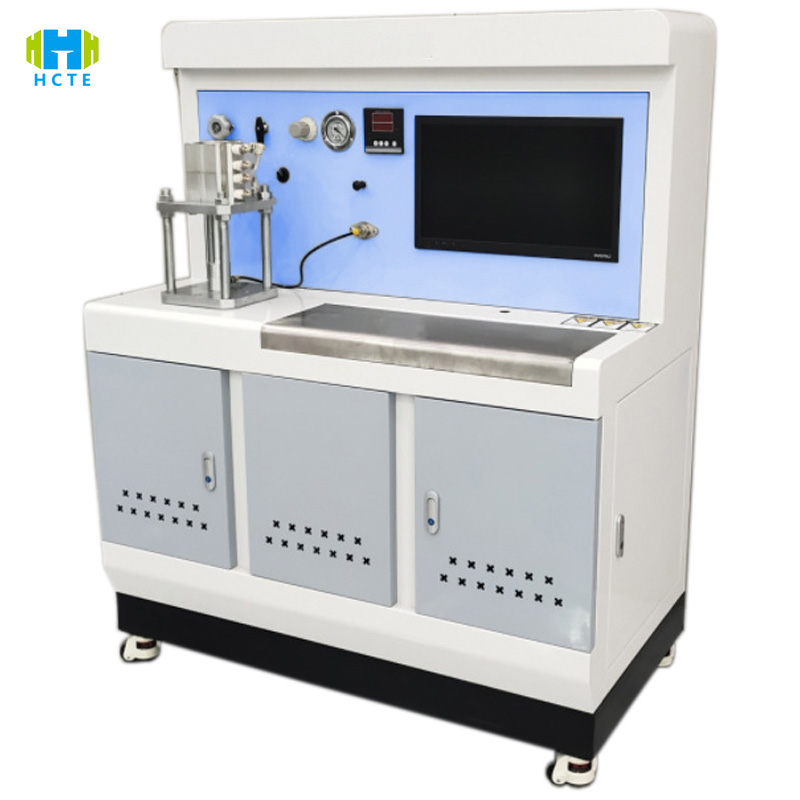

منصة اختبار متانة صمام المياه، اختبار دورة الفتح والإغلاق 100,000، تغطية كاملة للضغط من 0 إلى 60 ميجا باسكال

منصة اختبار متانة صمام المياه، اختبار دورة الفتح والإغلاق 100,000، تغطية كاملة للضغط من 0 إلى 60 ميجا باسكال

مقدمة المنتج

يستخدم WPT-12 التحكم في الدورة عالية الدقة وتقنية محاكاة الحالة الكاملة لتحقيق تقييم دقيق لعمر صمام المياه:

تغطية كاملة لنطاق الضغط:

• نطاق اختبار الضغط 0-60 ميجا باسكال (دقة 0.1 ميجا باسكال)، مناسب لصمامات الإيقاف ذات الضغط المنخفض (1.6 ميجا باسكال) إلى صمامات الأمان ذات الضغط العالي (60 ميجا باسكال)، ودعم قوة الغلاف (1.5 مرة الضغط الاسمي) واختبارات الختم (1.1 مرة الضغط الاسمي).
• تردد الفتح والإغلاق قابل للتعديل من 0 إلى 30 مرة / دقيقة، محاكاة أحمال التبديل في سيناريوهات مختلفة مثل أنابيب مياه الصنبور وشبكات الأنابيب الصناعية، ودعم اختبارات النبضة والدورة المستمرة.

نظام القياس والتحكم الذكي:

• شاشة تعمل باللمس ملونة مقاس 10 بوصات (مفتاح صيني وإنجليزي) إعداد بنقرة واحدة لمعلمات الاختبار (عدد الدورات والضغط ودرجة حرارة الوسيط) وآلية فتح وإغلاق محرك سيرفو مرتبط بـ PLC (دقة تحديد المواقع ± 0.5 مم) والتجميع في الوقت الفعلي لعزم التشغيل (الدقة 0.1 نيوتن متر) والتسرب (دقة 0.01 مل/دقيقة) وأكثر من 30 معلمة أخرى.
• ذاكرة مدمجة 64 جيجابايت، تولد تلقائيًا منحنى دورة الحياة (أوقات الفتح والإغلاق - مخطط علاقة التسرب)، وتدعم تصدير USB / Ethernet وتحليل برامج الكمبيوتر العليا، وتلبي متطلبات تتبع الجودة ISO 9001.

تصميم السلامة والموثوقية:

• غرفة الضغط العالي المصنوعة من الفولاذ المقاوم للصدأ (مقاومة الضغط 100 ميجا باسكال) مع نافذة مراقبة مقاومة للانفجار، ومستشعر تسرب مزدوج مدمج (دقة 0.005 مل/دقيقة)، وتفريغ تلقائي للضغط الزائد (قيمة محددة بنسبة 110%)، بما يتماشى مع معايير السلامة الكهربائية EN 61010-1.
• يقوم نظام تشخيص الأخطاء الذكي بتحديد 5 أعطال نموذجية مثل فشل الختم وانحشار ساق الصمام في الوقت الفعلي، مع دقة تشخيصية تزيد عن 95%، ويقوم تلقائيًا بإنشاء اقتراحات الصيانة.

مميزات المنتج

جميع أنواع تكييف صمام المياه

• متوافق مع صمامات البوابة وصمامات الإيقاف وصمامات الكرة وصمامات الفراشة وصمامات الفحص (DN15-DN300)، ويمكن استبداله في غضون 10 دقائق من خلال المشابك سريعة الفك (شفة / اتصال ملولب)، ودعم الهياكل المستقيمة والزاوية وغيرها.
• توافق قوي مع الوسائط: المياه النظيفة، مياه الصرف الصحي، الزيت، السوائل المسببة للتآكل (خط أنابيب الفولاذ المقاوم للصدأ 316L اختياري)، مناسب لاختبار المتانة في ظل ظروف عمل مختلفة.

اختبار عمر عالي الدقة

• يتم ضبط أوقات الفتح والإغلاق مسبقًا من 0 إلى 1 مليون مرة (الدقة 1 مرة)، ودقة تحديد موضع الدورة هي ±0.2%، مما يلبي متطلبات "اختبار عمر الختم" في الفقرة 9 من ISO 5208.
• يتم معايرة مستشعر عزم الدوران بواسطة CNAS (دقة ± 1٪)، ومراقبة التغيرات في مقاومة مفتاح الصمام في الوقت الحقيقي، وتحديد الأعطال المبكرة مثل تآكل ساق الصمام وشيخوخة حلقة الختم.

إدارة البيانات الذكية

• تعرض شاشة اللمس مخطط التحكم SPC لمحطة واحدة (CPK≥1.33) في الوقت الفعلي، ويتم وضع علامة تلقائيًا على البيانات غير الطبيعية (مثل الزيادة المفاجئة في التسرب) باللون الأحمر مما يؤدي إلى تشغيل إنذار مسموع ومرئي، مما يحسن كفاءة فحص الجودة بنسبة 40%.
• يدعم استيراد الدفعات من عمليات الاختبار القياسية مثل GB/T 13927 وAPI 598، مما يؤدي إلى تقصير وقت إعداد المعلمات بنسبة 50% وتجنب أخطاء التشغيل اليدوي.

القدرة على التوسع المعياري

• يمكن استخدام وحدة درجة الحرارة العالية الاختيارية (درجة الحرارة المتوسطة 0-150 درجة مئوية) وغرفة البيئة ذات درجة الحرارة المنخفضة (-40 درجة مئوية) لمحاكاة اختبار عمر الصمام في درجات الحرارة القصوى.
• يدعم التصميم متعدد المحطات (محطتان قياسيتان، 4-8 محطات اختيارية) الاختبار المتوازي للصمامات من نفس النوع، مما يحسن كفاءة الاختبار الدفعي بشكل كبير.

المعايير المرجعية الدولية

ISO 5208:2015 "اختبار تسرب الصمامات الصناعية"

• البند 9: طريقة اختبار عمر الختم (رقم دورة الفتح والإغلاق وتحديد التسرب)
• البند 10: ضغط اختبار قوة الغلاف (1.5×PN) ووقت الاحتفاظ بالضغط

GB/T 13927-2023 "اختبار ضغط الصمام الصناعي"

• القسم 5.2: إجراءات اختبار الغلاف ومعيار التأهيل
• القسم 5.3: القيمة المسموح بها لتسرب اختبار الختم

API 598:2020 "اختبار ضغط الصمام"

• القسم 4: متطلبات درجة حرارة ووسط اختبار ضغط الماء
• القسم 5: طريقة اختبار مانع تسرب الهواء (طريقة الفقاعة/طريقة انخفاض الضغط)

EN 12266-1:2019 "اختبار ضغط الصمام الصناعي"

• الملحق أ: طريقة قياس تسرب السائل (طريقة الوزن/طريقة الحجم)
• الملحق ب: معيار حساب معدل تسرب الغاز

استخدام المنتج

• تصنيع الصمامات: فحص كامل/فحص أخذ العينات لخط إنتاج صمام المياه (مثل 10 صمامات كروية منزلية) اختبار عمر 10000 مرة، التحقق من ختم الضغط العالي لصمامات البوابة الصناعية)، لضمان أن المنتجات التي يتم شحنها تلبي المعايير الوطنية/الدولية.
• هندسة المياه: إعادة فحص صمامات إمدادات المياه البلدية قبل التثبيت (مثل موثوقية التشغيل على المدى الطويل لصمامات الفراشة DN300) لتجنب حوادث تسرب المياه في شبكة الأنابيب.
• وكالات فحص الجودة والشهادات: توفير تقارير اختبار الحياة المطلوبة لشهادات CE وAPI وTS وغيرها من الشهادات، ودعم تحليل الفشل مثل تسرب الصمام المفرط وعزم التشغيل غير الطبيعي.
• مؤسسات البحث العلمي: تقييم عمر مواد الختم الجديدة (مثل مطاط البيرفلوروإيثر)، والتحقق من متانة تصميم صمام عزم الدوران المنخفض.

اختبار الأشياء وعناصر التفتيش

كائنات الاختبار:

• صمامات المياه العامة: صمامات البوابة، صمامات الإيقاف، صمامات الكرة، صمامات الفراشة (DN15-DN300، PN16-PN400)
• صمامات خاصة: صمامات الفحص، صمامات الأمان، صمامات تخفيض الضغط (شفة المحول/الوصلة الملولبة)
• صمامات الحمام: صمامات الزاوية، الصنابير، الصمامات الحرارية (تدعم اختبار الضغط المنخفض 0.1 ميجا باسكال)

بنود التفتيش:

• اختبار الحياة:

1. 1. عدد دورات الفتح والإغلاق (معدل إكمال القيمة المحددة مسبقًا ≥99.9%)
   2. تغير التسرب أثناء دورة الحياة (يتم تسجيله مرة واحدة كل 1000 مرة، بدقة 0.01 مل/دقيقة)

• اختبار الضغط:

1. 1. قوة الغلاف (1.5 مرة الضغط الاسمي، لا تشوه بعد 30 دقيقة من الحفاظ على الضغط)
   2. أداء الختم (1.1 مرة الضغط الاسمي، التسرب بعد 15 دقيقة من الحفاظ على الضغط ≤ القيمة القياسية)

• الأداء التشغيلي:

1. 1. عزم الفتح والإغلاق (انحراف مقاومة الفتح/الإغلاق ≤5%)
   2. شوط رفع/دوران ساق الصمام (دقة التموضع ±0.5 مم)

• مصداقية:

1. 1. اختبار تآكل حلقة الختم (تغير الصلابة ≤5HA بعد 100000 دورة)
   2. اختبار بدء التشغيل في بيئة ذات درجة حرارة منخفضة (فتح وإغلاق بسلاسة دون تشويش عند درجة حرارة -20 درجة مئوية)
