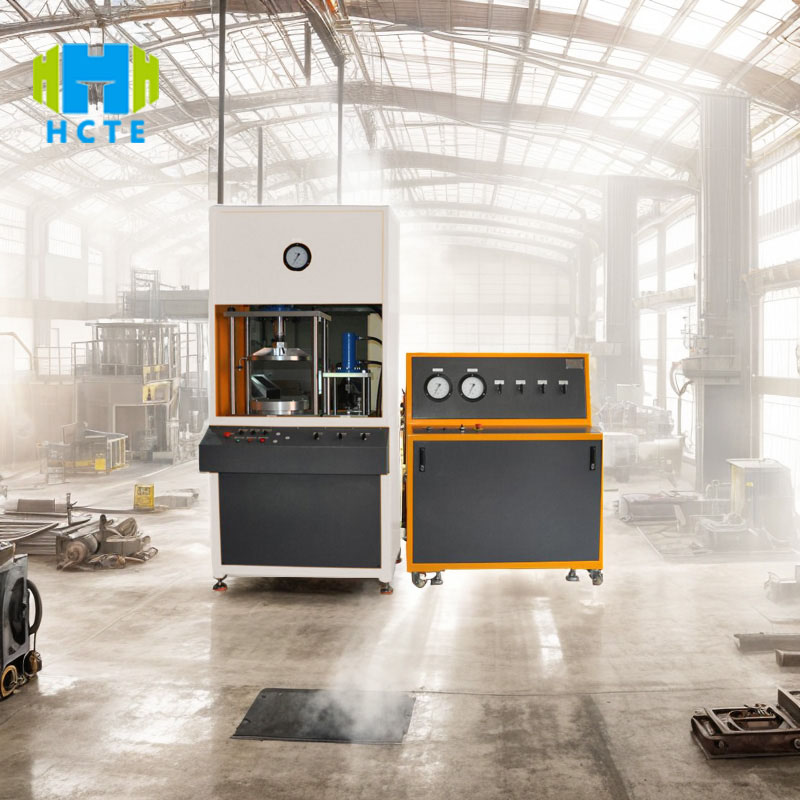

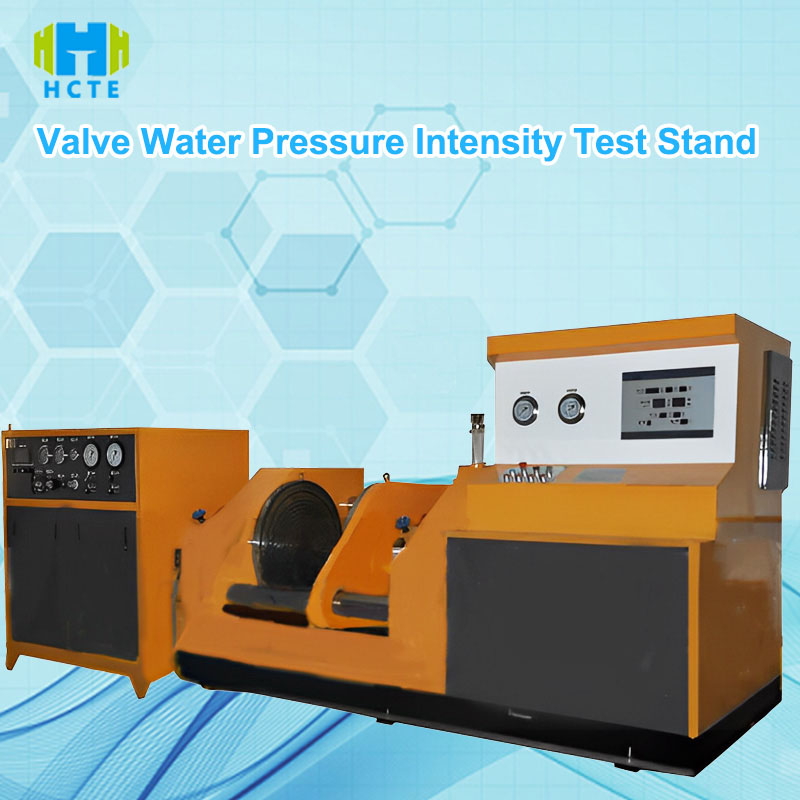

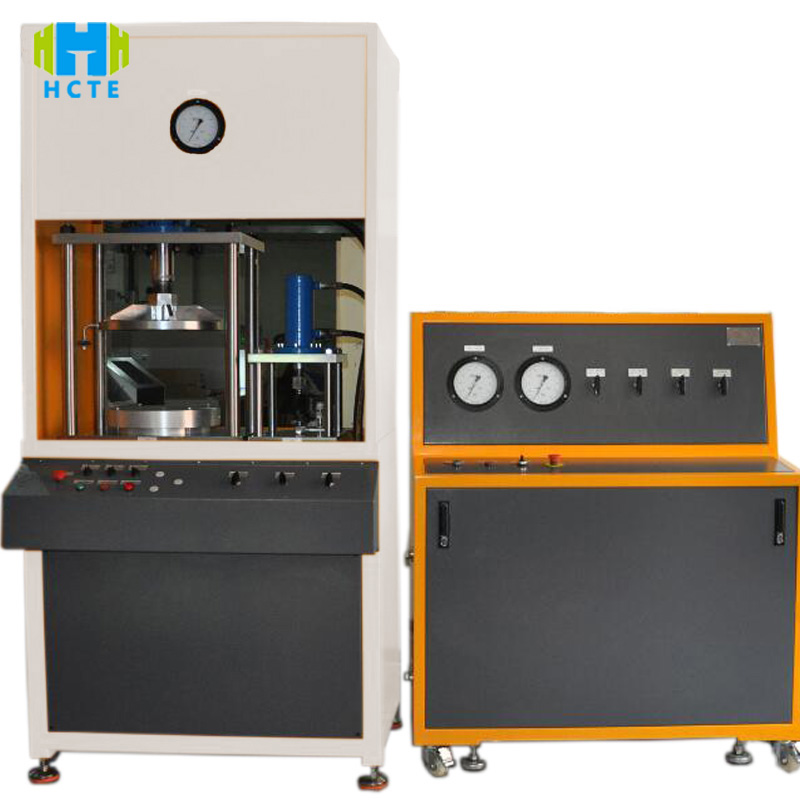

منصة اختبار قوة ضغط الماء للصمامات Iso5208 Plc Touch Smart Water Pressure Testing Equipment
مقدمة المنتج
يحقق مقعد اختبار قوة ضغط الماء للصمام WPT-1 اكتشافًا فعالًا لأداء الصمام من خلال التحكم الدقيق في الضغط وإدارة البيانات الذكية:
- تغطية النطاق الكامل: ضغط قابل للتعديل من 0 إلى 60 ميجا باسكال (دقة مستشعر الضغط القياسي ± 0.5% FS)، متوافق مع صمامات عيار DN15-DN600، يدعم اختبار قوة الغلاف (1.5 مرة من الضغط الاسمي) واختبار الختم (1.1 مرة من الضغط الاسمي).
- التحكم الذكي: تحدد شاشة اللمس PLC معلمات الاختبار (الضغط، ووقت الاحتفاظ بالضغط، وعدد الدورات) بضغطة زر واحدة، ويقوم محرك المؤازرة بتشغيل مضخة الغطاس لزيادة/تقليل الضغط تلقائيًا، واستقرار الضغط ≤±1% FS، وتجنب أخطاء التشغيل اليدوي.
- آمنة وموثوقة: خط أنابيب الضغط العالي المصنوع من الفولاذ المقاوم للصدأ (مقاومة الضغط 100 ميجا باسكال) مع حماية مزدوجة للضغط (صمام فيض ميكانيكي + إيقاف تشغيل الضغط الزائد بالبرمجيات)، ومستشعر اكتشاف التسرب يراقب في الوقت الفعلي البيئة المحيطة بمنضدة الاختبار لضمان سلامة المشغل.
- تتبع البيانات: ذاكرة مدمجة بسعة 16 جيجابايت، تسجل تلقائيًا منحنى ضغط الوقت، والتسرب، ومعدل نجاح الضغط والبيانات الأخرى، وتدعم تصدير USB وتحليل برنامج الكمبيوتر المضيف (تولد تقرير اختبار PDF)، وتلبي متطلبات تتبع الجودة ISO 9001.
مميزات المنتج
التحكم في الضغط عالي الدقة
- محرك سيرفو + مضخة تروس عالية الدقة، دقة الضغط 0.1 ميجا باسكال، معدل ارتفاع الضغط 0-5 ميجا باسكال/ثانية قابل للتعديل، يلبي متطلبات اختبار ASME B16.34 لارتفاع الضغط البطيء.
- يتم معايرة مستشعر الضغط بواسطة CNAS، مع انحراف سنوي ≤0.2% FS، مما يضمن استقرار الدقة على المدى الطويل.
وضع الاختبار متعدد الوظائف
- يدعم اختبار الصمام الفردي واختبار الصمامات المتعددة بالتوازي (حتى 8 محطات)، ومناسب لجميع أنواع الصمامات مثل صمامات البوابة وصمامات الإيقاف وصمامات الكرة وصمامات الفحص وما إلى ذلك.
- يمكن ضبط وقت الاحتفاظ بالضغط من 0 إلى 240 دقيقة بحرية لمحاكاة اختبار الاستقرار طويل الأمد في ظل ظروف الضغط العالي.
تحسين التفاعل بين الإنسان والحاسوب
- شاشة تعمل باللمس ملونة مقاس 7 بوصات (مفتاح صيني وإنجليزي)، تعرض في الوقت الفعلي منحنى الضغط ودرجة الحرارة وحالة التسرب، وواجهة تشغيل بديهية وسهلة الفهم.
- واجهة التحكم عن بعد (RS485/USB)، تدعم استيراد دفعات من حلول الاختبار من خلال برامج الكمبيوتر، وتحسن مستوى أتمتة المختبر.
تصميم حماية السلامة
- نافذة مراقبة شفافة مقاومة للانفجار (مقاومة الضغط 50 ميجا باسكال)، ومنطقة اختبار مغلقة بالكامل، وقطع التيار الكهربائي تلقائيًا وإنذار الصوت والضوء في حالة التسرب.
- حماية من درجة الحرارة الزائدة (إيقاف تشغيل درجة حرارة المحرك> 70 درجة مئوية)، وحماية من نقص المياه (مستوى سائل خزان المياه أقل من خط التحذير)، مما يقلل من فقدان المعدات.
المعايير المرجعية الدولية
- ASME B16.34: مستوى ضغط الصمام وطريقة الاختبار (قوة الغلاف، بنود اختبار أداء الختم).
- GB/T 13927: معيار اختبار ضغط الصمام الصناعي (وقت الاحتفاظ بالضغط، وقواعد تحديد التسرب).
- API 598: مواصفات اختبار ضغط الصمام (تحديد متطلبات درجة الحرارة والوسط لاختبار ضغط المياه).
- ISO 5208: معيار اختبار تسرب الصمامات الصناعية (طريقة الكشف عن تسرب الغاز / السائل).
استخدام المنتج
- تصنيع الصمام: فحص قوة الغلاف وأداء الختم قبل مغادرة المصنع للتأكد من أن الصمام يلبي مستوى الضغط الاسمي (مثل فحص الصمام PN16 و PN63).
- هندسة الأنابيب: قم بإعادة فحص الصمام قبل التثبيت لتجنب مخاطر التسرب في ظل ظروف الضغط العالي (مثل خط أنابيب الغاز الطبيعي، وفحص صمام العملية الكيميائية).
- وكالات فحص الجودة: تقديم تقارير التفتيش من طرف ثالث ودعم اختبار الامتثال لشهادة CE و API للصمامات.
- مؤسسات البحث: إجراء البحوث حول مقاومة الضغط لمواد الصمامات (مثل تحليل منحنى الضغط والتشوه لصمامات الفولاذ المقاوم للصدأ والحديد الزهر).
المعايير الفنية
| فئة | تفاصيل المعلمة |
| نموذج | دبليو بي تي-1 |
| نطاق ضغط الاختبار | 0-60 ميجا باسكال (وحدة اختيارية عالية الضغط 100 ميجا باسكال) |
| دقة الضغط | ±0.5%FS (دقة النطاق الكامل) |
| حجم منفذ الاختبار | DN15-DN600 (يدعم التوصيلات الشفة/الملولبة) |
| طريقة القيادة | محرك سيرفو + مضخة مكبس (القوة: 7.5 كيلو واط، السرعة: 0-1500 دورة في الدقيقة) |
| نظام التحكم | شاشة تعمل باللمس PLC (7 بوصة، الدقة: 800×480) |
| تخزين البيانات | سعة تخزين مدمجة 16 جيجابايت (تدعم أكثر من 10000 سجل اختبار) |
| كشف التسرب | مستشعر الأشعة تحت الحمراء (دقة الكشف: 0.1 مل/دقيقة) + طريقة انخفاض الضغط (انخفاض ≤0.5% أثناء الإمساك) |
| سعة خزان المياه | 200 لتر (الفولاذ المقاوم للصدأ، مع ترشيح المياه) |
| درجة حرارة التشغيل | 5-40 درجة مئوية (الرطوبة ≤85%، بدون تكاثف) |
| مستوى الضوضاء | ≤75 ديسيبل (مسافة متر واحد) |
| مزود الطاقة | تيار متردد 380 فولت ± 10%، 50 هرتز، الطاقة المقدرة: 15 كيلو واط |
| فئة الحماية | IP54 (خزانة تحكم مقاومة للغبار والماء) |
| أبعاد | 2000×1500×1800 مم (الطول×العرض×الارتفاع) |
| وزن | 850 كجم (بما في ذلك القاعدة) |
| واجهات الاتصال | RS485، USB، إيثرنت (اختياري) |
اختبار الأشياء وعناصر التفتيش
كائنات الاختبار:
- الصمامات الصناعية (صمامات البوابة، صمامات الإيقاف، صمامات الكرة، صمامات الفراشة، صمامات الفحص، إلخ.)
- تجهيزات الأنابيب (الحواف، المرفقين، واجهات أوعية الضغط)
- مشغلات الصمامات (اختبار مقاومة الضغط للمشغلات الهوائية/الكهربائية)
بنود التفتيش:
- قوة ضغط مياه الغلاف (لا تشوه ولا تسرب عند 1.5 مرة الضغط الاسمي)
- تسرب سطح الختم (الحفاظ على الضغط لمدة 30 دقيقة عند 1.1 مرة الضغط الاسمي، التسرب ≤ القيمة القياسية)
- معدل انخفاض الضغط (انخفاض الضغط أثناء الحفاظ على الضغط ≤ 0.5%)
- عزم الفتح والإغلاق (يمكن استخدام مستشعر عزم الدوران بشكل اختياري للكشف عن مقاومة مفتاح الصمام)
خدمة ما بعد البيع
- الضمان: ضمان لمدة عامين على الجهاز بالكامل، وضمان لمدة 3 سنوات للمكونات الأساسية (محركات المؤازرة، وأجهزة استشعار الضغط)، وصيانة بتكلفة مدى الحياة.
- الرد: الدعم الفني عبر الإنترنت على مدار 24 ساعة، وحلول الأسعار في غضون 48 ساعة، ويتم شحن الطلبات المحلية في غضون 7 أيام عمل.
- الخدمة: التركيب والتشغيل المجاني في الموقع (بما في ذلك التدريب على التشغيل)، والتوجيه بشأن طرق التفتيش وفقًا للمعايير مثل ASME/GB/API.
- الترقية: البرنامج مجاني للترقية مدى الحياة، ويدعم تحويل وحدات الضغط وأنظمة التحكم للمعدات القديمة (يجب تقييم توافق الأجهزة).
