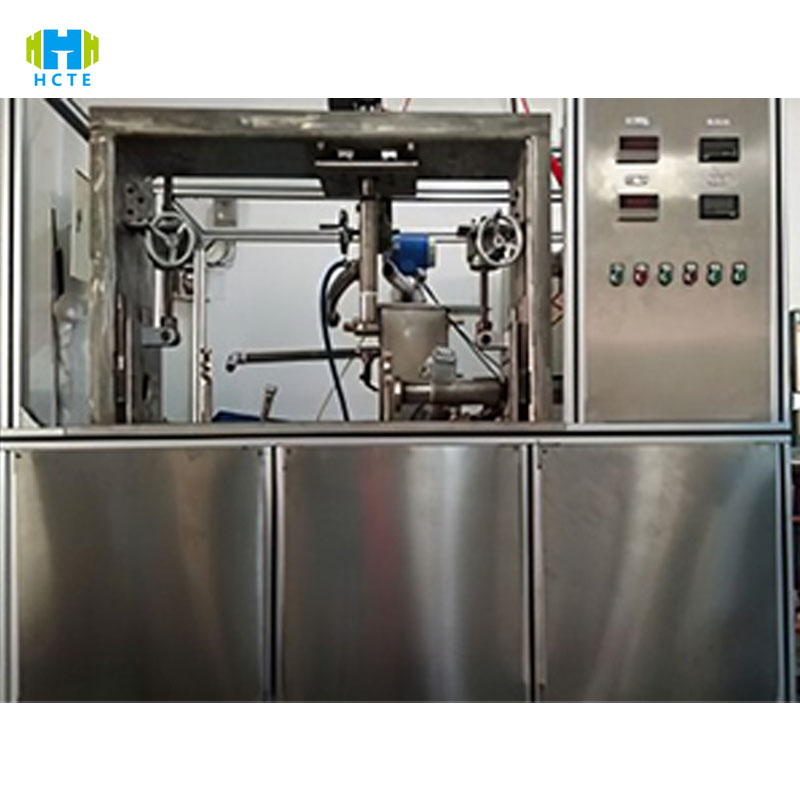

منصة اختبار الأداء الشامل للتثبيت التلقائي لمضخة التفريغ الحلقية المائية للسيارات الكهربائية

منصة اختبار الأداء الشامل للتثبيت التلقائي لمضخة التفريغ الحلقية المائية للسيارات الكهربائية

مقدمة المنتج

تعمل WPT-9 على إعادة تعريف معيار اختبار مضخة التفريغ للسيارات الكهربائية باستخدام تقنية التثبيت الآلي وقدرات محاكاة الحالة الكاملة:

1. نظام التثبيت الآلي

تحديد المواقع السريع: يتعاون الذراع الآلي ذو الستة محاور (دقة تحديد المواقع ± 0.1 مم) مع نظام التعرف البصري لإكمال التثبيت التلقائي لأنواع مختلفة من مضخات التفريغ (أفقي / رأسي) في غضون 5 دقائق، وهو متوافق مع واجهة G1 / 4 "- G3 / 8" للعلامات التجارية الرئيسية (Bosch و Mahle و United Electronics).

الختم التكيفي: تضمن المشابك المرنة الهوائية (ضغط قابل للتعديل 10-50 كيلو نيوتن) عدم وجود تسرب لواجهات الحافة/اللولب، وحل مشكلة الختم غير المستقر للمشابك اليدوية، والتكيف مع اختبار مضخة التفريغ بمستوى الحماية IP67/IP6K9K.

2. قدرات اختبار الأداء الكاملة

أداء الفراغ:

نطاق الفراغ 1-100 كيلو باسكال (دقة ± 0.1 كيلو باسكال)، ودعم اختبار معدل ضخ أقصى 80 متر مكعب/ساعة، ورسم منحنى تدفق الفراغ في الوقت الحقيقي (متطلبات ISO 28580 البند 5.3).

يحاكي اختبار الفراغ النهائي (≤1 كيلو باسكال) والتحقق من وقت الاسترداد (معدل انخفاض الفراغ بعد انقطاع الطاقة ≤0.5 كيلو باسكال / ثانية) ظروف العمل الطارئة لنظام الفرامل في السيارة الكهربائية.

القدرة على التكيف البيئي:

تدعم وحدة التحكم في درجة الحرارة بدء التشغيل بدرجة حرارة منخفضة -40 درجة مئوية وتحمل درجة حرارة عالية 125 درجة مئوية (دقة ± 1 درجة مئوية)، مع تعديل الرطوبة (10٪ -95٪ رطوبة نسبية)، للتحقق من استقرار تشغيل مضخة التفريغ في البيئة القاسية لحجرة البطارية.

3. القياس الذكي والتحكم وإدارة البيانات

واجهة التشغيل: شاشة تعمل باللمس صناعية مقاس 12 بوصة (مفتاح صيني وإنجليزي) مع أكثر من 10 قوالب اختبار مدمجة، وبدء تشغيل اختبار الكفاءة المحدد GB/T 32864 بنقرة واحدة، ودورة درجة الحرارة AEC-Q100 والعمليات الأخرى، وتقصير وقت ضبط المعلمة بنسبة 60%.

إمكانية تتبع البيانات: يسجل محرك الأقراص الصلبة ذو الحالة الصلبة سعة 256 جيجابايت تلقائيًا أكثر من 50 معلمة مثل الفراغ واستهلاك الطاقة والاهتزاز وما إلى ذلك، ويدعم الاستحواذ في الوقت الفعلي على بيانات ناقل CAN/LIN، ويولد تقارير PDF تلبي متطلبات ISO 9001 (بما في ذلك تحليل قدرة عملية SPC).

4. تصميم السلامة والموثوقية

حماية الأجهزة: غرفة اختبار من الفولاذ المقاوم للصدأ (مستوى الحماية IP67) مع مستشعرات ضغط مزدوجة (التكرار الأساسي والاحتياطي)، تفريغ تلقائي للضغط الزائد (قيمة محددة بنسبة 110%)، بما يتماشى مع معايير السلامة الكهربائية IEC 60664-1.

تشخيص الخطأ: تقوم خوارزمية الذكاء الاصطناعي بتحليل طيف الاهتزاز في الوقت الفعلي (دقة 0.1 هرتز)، وتحدد 6 أنواع من الأعطال المبكرة مثل تآكل المكره وفشل المحمل، بدقة تشخيصية تزيد عن 98٪، وتقوم تلقائيًا بتشغيل حماية الإغلاق.

مميزات المنتج

المزايا الأساسية وأبرز النقاط الفنية

🤖 تثبيت آلي ذراع روبوتية بستة محاور + التعرف البصري، والتبديل الكامل للنموذج في 5 دقائق، وتقليل أخطاء التدخل اليدوي، والتكيف مع دفعات متعددة من اختبارات الدفعات الصغيرة

🌡️ يغطي نطاق درجة الحرارة الكامل دورة درجة الحرارة من -40 درجة مئوية إلى 125 درجة مئوية (معدل التسخين 5 درجات مئوية/دقيقة)، ويدعم اختبار صدمة درجة الحرارة AEC-Q100 Rev-E (1000 دورة)

🔬 مستشعر فراغ عالي الدقة (±0.1 كيلو باسكال)، مستشعر تدفق (±0.5% FS) معاير بواسطة CNAS، يتوافق مع دقة الفئة A من ISO 28580

📊 مراقبة متعددة المعلمات تجمع بشكل متزامن أكثر من 30 معلمة مثل الفراغ واستهلاك الطاقة والضوضاء (≤65 ديسيبل عند 1 متر) ومعدل التسرب (≤0.01 متر مكعب/ساعة)، وتغطي جميع عناصر اختبار الأداء/الموثوقية/التوافق الكهرومغناطيسي

⚙️ توسعة معيارية وحدة دوران مبرد اختيارية (-50 درجة مئوية درجة حرارة منخفضة للغاية)، دائرة غاز عالية الضغط (0-10 بار)، مناسبة لاختبار مقاومة الضغط العالي لمضخة تفريغ خلية وقود الهيدروجين

المعايير المرجعية الدولية

معايير اختبار الأداء:

ISO 28580:2013 "مركبات الطرق - مضخات سائل التبريد الكهربائية لمحركات الاحتراق الداخلي والمركبات الكهربائية الهجينة"

البند 5.3: طريقة اختبار خاصية التدفق الفراغي

البند 6.2: متطلبات دورة اختبار المتانة

GB/T 32864-2016 "مضخة مياه كهربائية للسيارات الكهربائية"

القسم 5.4: عملية اختبار الكفاءة (علاقة تدفق الطاقة الداخلة - تدفق الطاقة الخارجة)

القسم 5.7: أداء بدء التشغيل في درجات الحرارة المنخفضة (وقت بدء التشغيل ≤5 ثوانٍ في بيئة -40 درجة مئوية)

معايير الموثوقية:

اختبار موثوقية المكونات الإلكترونية للسيارات AEC-Q100 Rev-E

القسم 5: اختبار دورة درجة الحرارة (-40 درجة مئوية ~ 125 درجة مئوية، 1000 مرة)

القسم 9: اختبار الاهتزاز (10-2000 هرتز، تسارع 20 م/ث²)

IEC 60068-2-1 "الاختبار البيئي الجزء 2-1: اختبار درجة الحرارة المنخفضة"

ملاحظة: اختبار مستمر عند درجة حرارة -40 درجة مئوية لمدة 72 ساعة دون فشل

السلامة والتوافق الكهرومغناطيسي:

المرحلة الثانية من EVS-GTR "اللائحة الفنية العالمية لسلامة المركبات الكهربائية"

البند 5.3: مقاومة العزل الكهربائي (≥10MΩ) وتحمل الجهد (1500 فولت تيار مستمر/دقيقة واحدة)

CISPR 25:2021 "التوافق الكهرومغناطيسي لضوضاء المركبات"

الفئة 3: ضوضاء مشعة بترددات راديوية ≤40dBμV/m (نطاق التردد 30-1000 ميجاهرتز)

اختبار الأشياء وعناصر الاختبار

كائنات الاختبار الأساسية

مضخة تفريغ حلقية مائية للسيارات الكهربائية (قوة 0.1-3 كيلو واط، معدل ضخ 5-80 متر مكعب/ساعة)

مضخة تعزيز الفراغ للمركبة الهجينة (تدعم دائرة التبريد بالزيت/التبريد بالماء المزدوجة)

مضخة تفريغ نظام خلية وقود الهيدروجين (مقاومة الضغط العالي، مقاومة هشاشة الهيدروجين)

عناصر التفتيش الأساسية

المعايير الفنية
