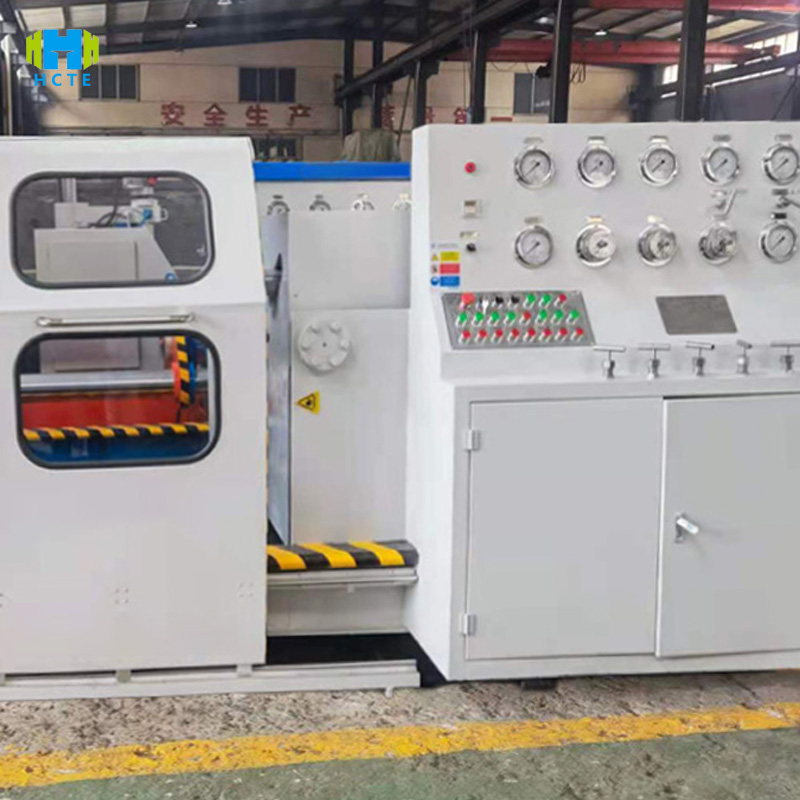

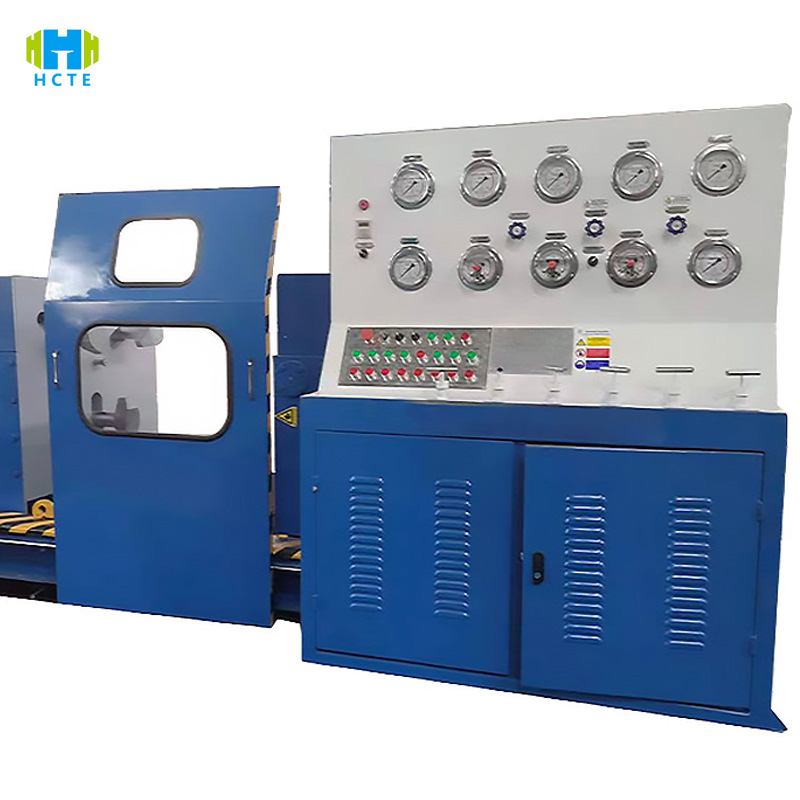

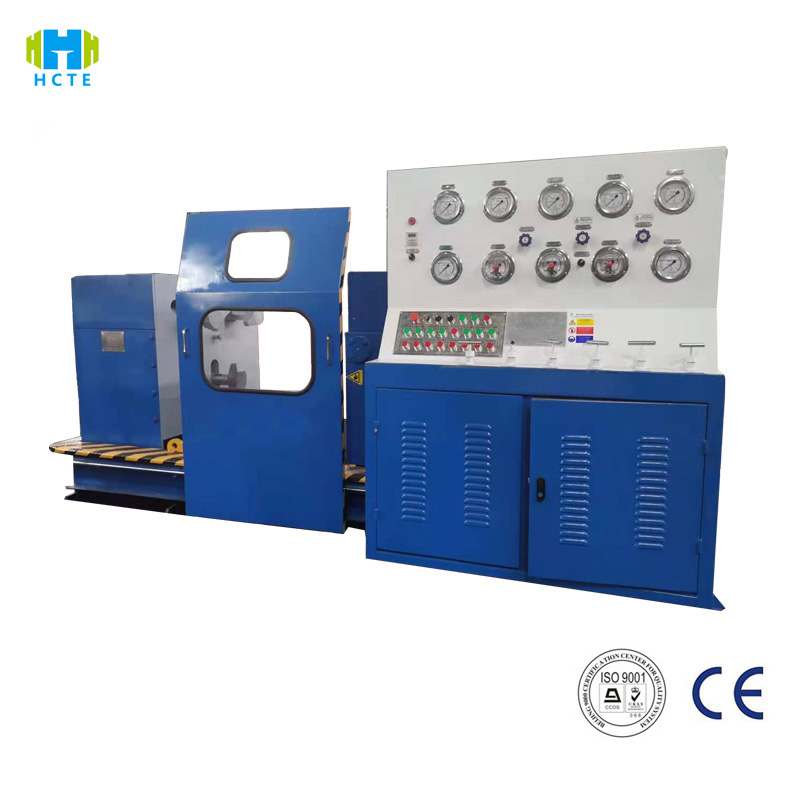

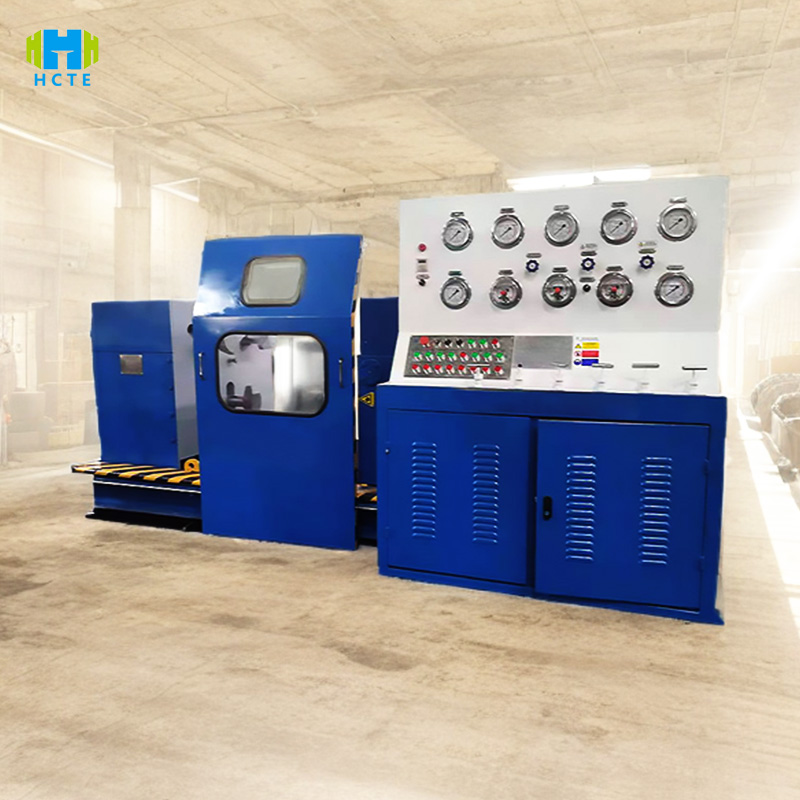

جهاز اختبار ضغط تثبيت الصمام 300 كيلو نيوتن اختبار كامل لضغط التثبيت Gb/T 13927
مقدمة المنتج
يحقق جهاز WPT-2 دقة عالية وكفاءة عالية في اختبار الصمامات من خلال هيكل التثبيت المبتكر وتكنولوجيا القياس والتحكم الذكية:
- ختم الضغط: المشبك الهيدروليكي 300 كيلو نيوتن (قوة المشبك القابلة للتعديل 10-300 كيلو نيوتن) مناسب لصمامات الحافة/الرقاقة، وحلقة الختم مصنوعة من بولي تترافلوروإيثيلين المقاوم للتآكل لضمان عدم وجود تسرب أثناء عملية الاختبار وحل مشكلة الختم غير المستقر للمشبك اليدوي التقليدي.
- تغطية النطاق الكامل: اختبار ضغط الماء 0-100 ميجا باسكال (قياسي)، اختبار قوة غلاف الدعم (1.5PN)، اختبار الختم (1.1PN) واختبار إحكام الهواء عالي الضغط (وحدة الغاز الاختيارية)، مناسب لجميع أنواع الصمامات مثل صمامات البوابة، وصمامات الكرة، وصمامات الفراشة، إلخ.
- القياس والتحكم الذكي: شاشة تعمل باللمس ملونة مقاس 10 بوصات (مفتاح صيني وإنجليزي) ضبط بنقرة واحدة لمعلمات الاختبار، محرك المؤازرة يدفع مضخة الغطاس لزيادة الضغط تلقائيًا (معدل 0-10 ميجا باسكال/ثانية قابل للتعديل)، استقرار الضغط ≤±0.5% FS، وتجنب أخطاء التشغيل اليدوي.
- تتبع البيانات: ذاكرة مدمجة 32 جيجابايت، تسجل تلقائيًا أكثر من 50 معلمة مثل ضغط المشبك، وضغط الاختبار، والتسرب، ووقت الاحتفاظ بالضغط، وما إلى ذلك، وتدعم تصدير البيانات عبر USB/Ethernet، وتدعم برامج الكمبيوتر لإنشاء تقارير اختبار PDF (بما في ذلك منحنى الضغط، والحكم المؤهل)، وتلبية متطلبات تتبع الجودة ISO 9001.
مميزات المنتج
- زمن استجابة المشبك الهيدروليكي <5 ثوانٍ، دورة اختبار الصمام الفردي أقصر بنسبة 40% من المعدات التقليدية، وتدعم الاختبار المتوازي متعدد المحطات (حتى 4 محطات)، وتحسن كفاءة الاختبار الدفعي.
- نطاق الضغط القابضة DN50-DN500، متوافق مع صمامات مستوى الضغط PN16-PN100، لا حاجة لتغيير التثبيت، وضبط ضربة المشبك تلقائيًا من خلال شاشة اللمس.
- يتم معايرة مستشعر الضغط بواسطة CNAS (دقة ± 0.3% FS)، ودقة مستشعر ضغط المشبك هي 0.1 كيلو نيوتن، مما يضمن أن تصل دقة اكتشاف التسرب لاختبار الختم إلى 0.05 مل/دقيقة (طريقة الفقاعة).
- يمكن ضبط وقت الاحتفاظ بالضغط بحرية من 0 إلى 300 دقيقة، ويدعم وضعي الكشف المزدوج لطريقة اضمحلال الضغط (انخفاض الضغط ≤ 0.3٪) وطريقة الوزن (تحويل التسرب).
- تعزل الكابينة المقاومة للانفجار المصنوعة من الزجاج المقسّى (نفاذية 95%، ومقاومة الضغط 50 ميجا باسكال) منطقة الاختبار، ويراقب مستشعر اكتشاف التسرب (دقة 0.1 جزء في المليون) البيئة في الوقت الفعلي، ويغلق تلقائيًا ويصدر إنذارات بالصوت والضوء عند تجاوز المعيار.
- حماية مزدوجة من الحمل الزائد (صمام تجاوز النظام الهيدروليكي + الحد الأقصى لضغط البرنامج)، والتحذير التلقائي من ارتفاع درجة حرارة المحرك (>75 درجة مئوية) ونقص مياه خزان المياه يضمن التشغيل الآمن.
- التكيف المرن
- يدعم تركيب الصمامات ذات الشفة (RF/RTJ) والرقاقة والصمامات الملولبة، ومجهز بمفاصل تحويل عالمية (DN50-DN500)، ولا يتطلب أدوات مخصصة.
- يمكن توصيل واجهة التحكم عن بعد (RS485/Modbus) بنظام MES الخاص بالمصنع لتحقيق التحميل التلقائي وإدارة عملية بيانات الاختبار.
المعايير المرجعية الدولية
- ASME B16.34: تصنيف ضغط الصمام وطريقة الاختبار (اختبار ضغط الغلاف/الختم، بنود زمن الاحتفاظ بالضغط).
- GB/T 13927: اختبار ضغط الصمام الصناعي (تحديد التسرب، متطلبات وسط الاختبار).
- API 598: مواصفات اختبار ضغط الصمام (توضح تأثير درجة حرارة اختبار ضغط الماء وقوة التثبيت على نتائج الاختبار).
- ISO 5208: اختبار تسرب الصمام الصناعي (طريقة الكشف عن معدل تسرب السائل / الغاز).
استخدام المنتج
- تصنيع الصمامات: فحص كامل لأداء الختم وقوة الغلاف قبل مغادرة المصنع للتأكد من أن صمامات PN16-PN100 تلبي تصنيف الضغط الاسمي (مثل فحص الدفعة لصمامات الكرة وصمامات الفراشة).
- هندسة الأنابيب: إعادة فحص غلق الصمامات قبل التركيب (مثل صمامات البوابة ذات الضغط العالي لأنابيب الغاز الطبيعي والصمامات المقاومة للتآكل الكيميائي) لتجنب حوادث التسرب أثناء التشغيل.
- فحص الجودة والشهادة: تقديم تقارير اختبار الطرف الثالث ودعم اختبار الامتثال للصمامات مثل CE وAPI وTS وما إلى ذلك.
- البحث والتطوير العلمي: البحث في مقاومة الضغط العالي لمواد الصمام (مثل تحليل تشوه صمامات الفولاذ المقاوم للصدأ تحت 100 ميجا باسكال)، واختبار تحسين هيكل الختم.
| فئة | تفاصيل المعلمة |
| نموذج | دبليو بي تي-2 |
| نطاق قوة الشد | 10-300 كيلو نيوتن (الدقة: 0.1 كيلو نيوتن) |
| نطاق ضغط الاختبار | 0-100 ميجا باسكال (وحدة هيدروليكية، وحدة هوائية اختيارية 0-60 ميجا باسكال) |
| حجم منفذ الاختبار | DN50-DN500 (وصلات الشفة/الرقاقة/اللولبية) |
| نظام القيادة | نظام سيرفو هيدروليكي (قوة المحرك: 11 كيلو واط، زمن الاستجابة: <(20 مللي ثانية) |
| واجهة التحكم | شاشة لمس PLC (10 بوصات، دقة 1280×800، دعم متعدد اللغات) |
| دقة الضغط | ±0.3%FS (هيدروليكي)، ±1%FS (هوائي) |
| كشف التسرب | 0.05 مل/دقيقة (اختبار هيدروليكي)، 0.1 جزء في المليون (اختبار هوائي) |
| سعة تخزين البيانات | ذاكرة مدمجة بسعة 32 جيجابايت (تدعم أكثر من 20000 سجل اختبار) |
| سعة خزان المياه | 300 لتر (الفولاذ المقاوم للصدأ، مع ترشيح الشوائب) |
| درجة حرارة التشغيل | 5-45 درجة مئوية (الرطوبة النسبية ≤85%، بدون تكاثف) |
| مستوى الضوضاء | ≤80 ديسيبل (محطة هيدروليكية معزولة، تم قياسها على مسافة 1 متر) |
| مزود الطاقة | تيار متردد 380 فولت ± 10%، 50 هرتز، الطاقة المقدرة: 22 كيلو واط |
| فئة الحماية | IP55 (خزانة التحكم)، IP67 (مستشعرات غرفة الاختبار) |
| أبعاد | 2500×2000×2200 مم (الطول×العرض×الارتفاع، بما في ذلك المحطة الهيدروليكية) |
| وزن | 1200 كجم (بما في ذلك التركيبات وقوس القاعدة) |
| واجهات الاتصال | RS485، USB 3.0، إيثرنت (يدعم بروتوكول Modbus/TCP) |
اختبار الأشياء وعناصر التفتيش
كائنات الاختبار:
- الصمامات ذات الحواف (صمامات البوابة، صمامات الإيقاف، صمامات الفحص)
- صمامات الرقاقة (صمامات الفراشة، صمامات الكرة)
- الصمامات الملولبة (صمامات الأجهزة الصغيرة، صمامات الأمان)
- ملحقات الصمامات (المرشحات، مانعات اللهب، صمامات التهوية)
بنود التفتيش:
- قوة ضغط مياه الغلاف (1.5 مرة الضغط الاسمي، لا تشوه بعد 30 دقيقة من الحفاظ على الضغط)
- تسرب سطح الختم (1.1 مرة الضغط الاسمي، 15 دقيقة من الحفاظ على الضغط ≤ القيمة القياسية)
- إحكام غلق ضغط الهواء (ضغط هواء 0.6 ميجا باسكال، 60 دقيقة من الحفاظ على الضغط ≤0.5%)
- ختم الضغط (اختبار مقارنة التسرب تحت قوى تثبيت مختلفة)
- اختبار عمر التعب (500 دورة من الضغط، وتحليل تغير التسرب)
