مقياس تدفق الصمام الرأسي، منصة اختبار ذكية، كشف تدفق عالي الدقة، تكيف كامل العيار، معيار ISO5167

مقياس تدفق الصمام الرأسي، منصة اختبار ذكية، كشف تدفق عالي الدقة، تكيف كامل العيار، معيار ISO5167

مقدمة المنتج

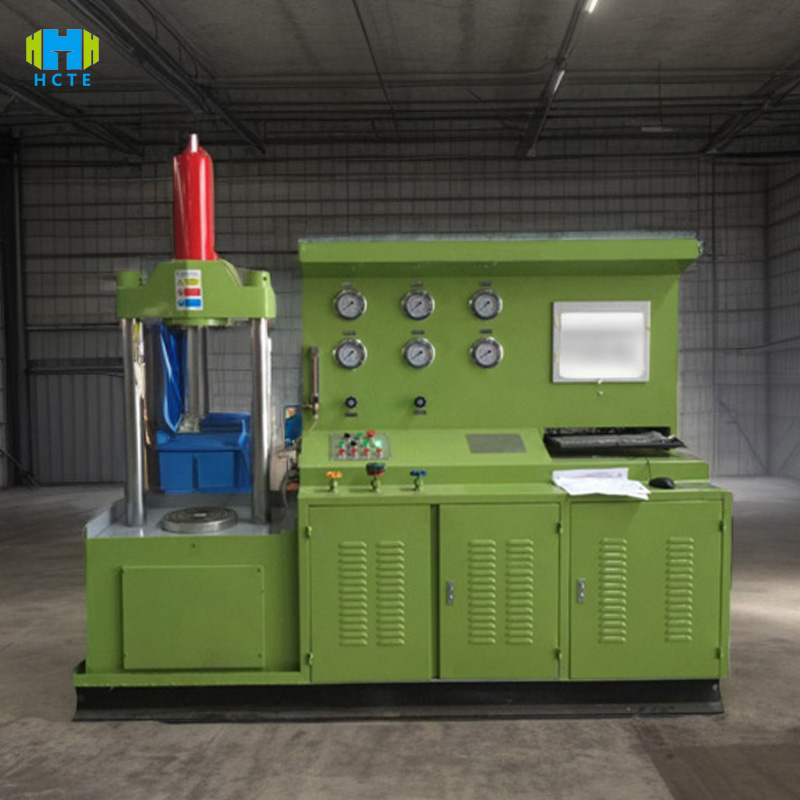

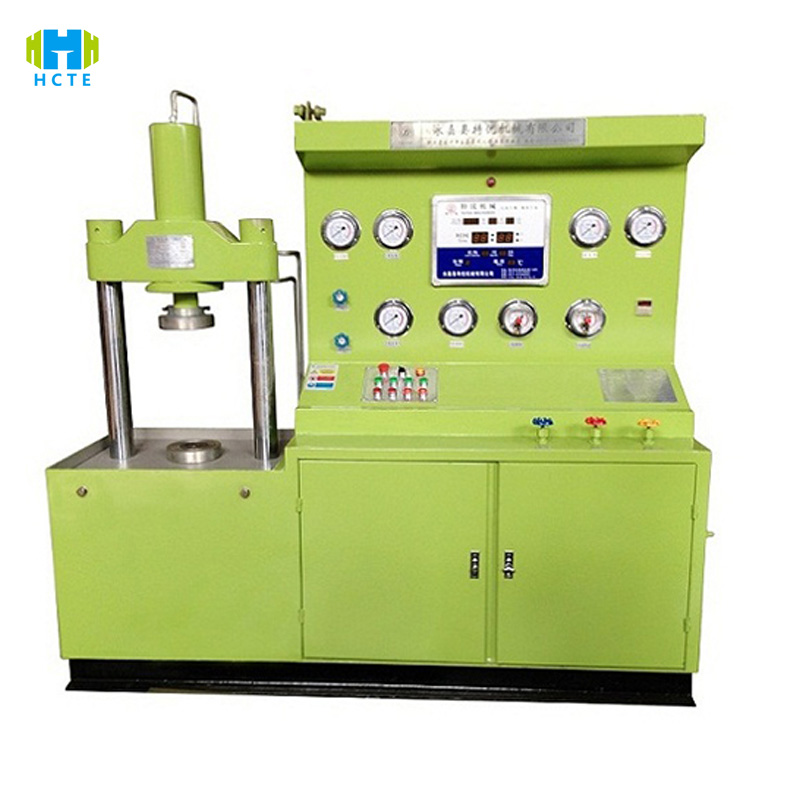

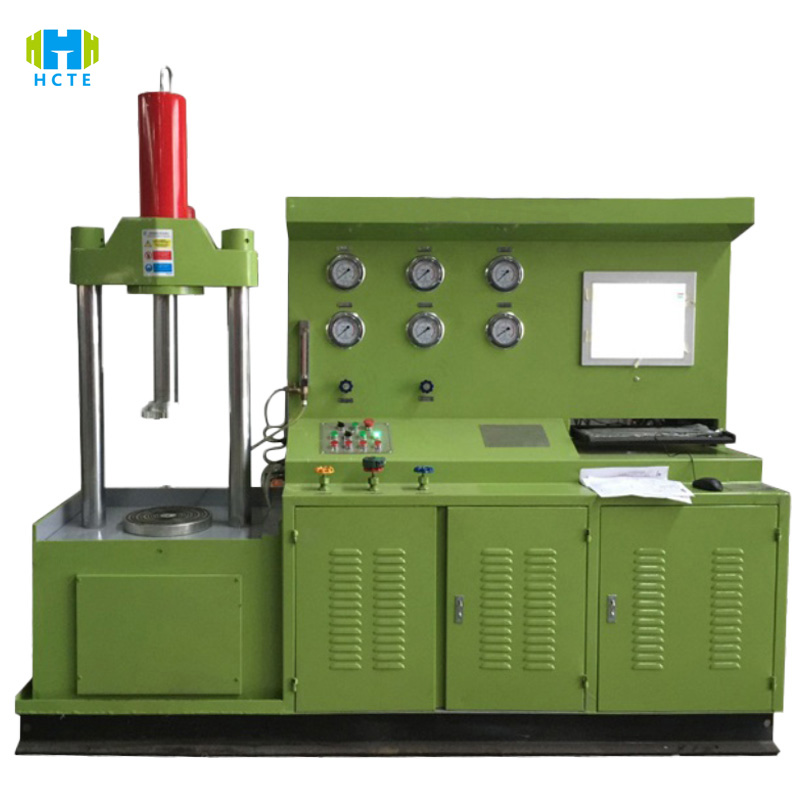

يعيد WPT-7 تعريف معيار التحقق من أداء الصمامات/مقاييس التدفق من خلال الكشف الرأسي الفعال وتقنية القياس والتحكم الذكية:

1. الهيكل الرأسي والكشف الفعال

• تخطيط خاص: مصمم لصمامات البوابة المثبتة رأسياً ومقاييس التدفق الكهرومغناطيسية والمعدات الأخرى، يضمن تركيب التمركز التلقائي أن يكون سطح الختم متوتراً بالتساوي، وتجنب خطأ الميل في الاختبار الأفقي، كما تزداد كفاءة التثبيت بنسبة 50%
• تغطية كاملة للعيار: وصلات اللحام بالشفة/الخيط/الطرف DN25-DN300 هي توصيل وتشغيل، ويتم دمج تركيبات الرفع الكهربائية (الشوط 500 مم) مع جهاز تثبيت هوائي لإكمال استبدال المعدات ذات الأحجام المختلفة في غضون 10 دقائق

2. اختبار الأداء متعدد الأبعاد

كشف التدفق:

النطاق 0.1-200 متر مكعب/ساعة (دقة معايرة مقياس التدفق الكهرومغناطيسي ± 0.3%)، يدعم المياه النظيفة والنفط ووسائط الغاز الطبيعي (وحدة اختيارية مضادة للتآكل للتعامل مع البيئات الحمضية والقلوية)

اختبار خصائص التدفق: الخطية، خطأ التكرار (≤0.1%)، تحليل فقدان الضغط (دقة 0.01 ميجا باسكال)

اختبار الضغط:

اختبار الضغط الثابت 0-40 ميجا باسكال (دقة ± 0.2% FS)، يلبي اختبار قوة غلاف الضغط الاسمي 1.5 مرة واختبار الختم 1.1 مرة (تسرب ≤ 0.01 لتر/دقيقة سائل)

اختبار ضغط النبض (تردد 0-10 هرتز) يحاكي تأثير مطرقة المياه على شبكة الأنابيب ويكتشف عمر إجهاد المعدات

3. القياس الذكي والتحكم وإدارة البيانات

واجهة التشغيل: شاشة تعمل باللمس ملونة مقاس 10 بوصات (1280 × 800)، مفتاح بزر واحد بين الصينية والإنجليزية، مدمج ISO 5167 وAPI 6D وأكثر من 20 قالب اختبار قياسي آخر، وقت ضبط المعلمة أقصر بنسبة 40%

إمكانية تتبع البيانات: تخزين مشفر بسعة 64 جيجابايت + تصدير USB/Ethernet، إنشاء تلقائي لمنحنى التدفق والضغط، مخطط اتجاه التسرب، يدعم برنامج الكمبيوتر العلوي إنشاء تقرير PDF (بما في ذلك تحديد الامتثال)

4. تصميم السلامة والموثوقية

حماية الأجهزة: غرفة الضغط العالي المصنوعة من الفولاذ المقاوم للصدأ (مقاومة الضغط 60 ميجا باسكال) + نافذة مراقبة مقاومة للانفجار (نفاذية الضوء 92٪)، دقة مراقبة التسرب تصل إلى 0.001 لتر / دقيقة

حماية ثلاثية: تفريغ تلقائي للضغط الزائد (قيمة محددة 110%)، إيقاف تشغيل المحرك عند ارتفاع درجة حرارته (>70 درجة مئوية)، زر إيقاف التشغيل في حالات الطوارئ (وقت الاستجابة <0.5 ثانية)، بما يتوافق مع معايير السلامة الكهربائية EN 61010-1

مميزات المنتج

🚀 تثبيت سريع، رفع كهربائي + قفل هوائي، وقت استبدال معدات DN300 أقل من 10 دقائق، متوافق مع الصمامات/عدادات التدفق متعددة العلامات التجارية

🔬 أجهزة استشعار عالية الدقة مستوردة من ألمانيا: تدفق ± 0.3% FS، ضغط ± 0.2% FS، معايرة بواسطة CNAS، تلبي دقة الفئة 1 من ISO 5167

🌐 التوافق القياسي مع إجراءات اختبار API 6D وEN 12266-1 المدمجة، وإنشاء تقارير البيانات المطلوبة للحصول على شهادة CE/API/CCC تلقائيًا

📊 تحليل ذكي إحصائيات SPC في الوقت الفعلي (قيمة CPK/مؤشر قدرة العملية)، والبيانات غير الطبيعية، والتعرف على الذكاء الاصطناعي (دقة 98%)، وإنذار الصوت والضوء

⚙️ توسع مرن وحدة اختيارية لدرجة الحرارة العالية (0-150 درجة مئوية)، نظام فراغ (درجة فراغ ≤10 كيلو باسكال)، تتكيف مع متطلبات اختبار ظروف العمل القاسية

المعايير المرجعية الدولية

معايير قياس التدفق:

• ISO 5167-1:2018 "جهاز الضغط التفاضلي لقياس التدفق"
• البند 5: حساب مستوى الدقة وعدم اليقين
• البند 7: طريقة اختبار التكرار وقواعد الحكم
• GB/T 2624.1-2021 "قياس تدفق السوائل في الأنابيب بالكامل باستخدام جهاز ضغط تفاضلي"
• القسم 5.3: عملية حساب معامل التدفق والمعايرة

معايير اختبار الصمامات:

• API 6D:2020 "صمام الأنابيب"
• القسم 8.2: إجراء اختبار الضغط (ضغط اختبار الغلاف/الختم ووقت الاحتفاظ بالضغط)
• القسم 8.3: معيار قبول التسرب (سائل ≤0.1 مل/دقيقة・DN)
• EN 12266-1:2019 "اختبار ضغط الصمام الصناعي"
• الملحق أ: طريقة الكشف عن التسرب بطريقة الفقاعات
• الملحق ب: قواعد تحديد التسرب بطريقة انخفاض الضغط

السلامة والتوافق الكهرومغناطيسي:

• EN 61010-1:2010 "متطلبات السلامة لمعدات القياس"
• البند 5: العزل الكهربائي والحماية من الجهد الزائد
• البند 7: مستوى الحماية الميكانيكية (IP54/IP65)

المعايير الفنية

كائنات الاختبار وعناصر التفتيش
